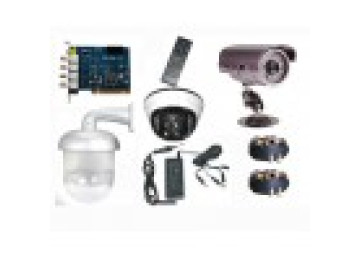

AHD příslušenství

Co při zapojení AHD kamer řešíte a čím

Jak velký zdroj pro kamery

Sečtěte odběr všech kamer a přidejte zhruba čtvrtinu rezervy. Venkovní kamery z našich AHD setů berou podle karet 0,45 až 0,85 A při 12 V, nejvíc v noci se zapnutým přísvitem. Čtyři varifokální bullet kamery EONBOOM VI30K-500 po 0,85 A tak potřebují 3,4 A – správnou volbou je zdroj 12 V/5 A. Na dlouhém vedení napětí klesá; průmyslové zdroje proto umožňují výstup trimrem mírně zvýšit, aby kamera na konci kabelu dostala plných 12 V. Na napájecí rozvod se hodí dvoulinka 2 × 0,5 mm² (0467).

Konektory BNC: který typ zvolit

• Lisovací (0310) – nejpevnější spoj s kontaktem z mědi pro koaxiál o průměru 6 mm (RG59); potřebujete lisovací kleště.
• Šroubovací twist on – 0310D pro kabel 6 mm, 0310F pro 5 mm (RG58); nasadíte je rukou bez nářadí, hodí se na rychlé opravy.
• Se svorkovnicí (0312B samec, 0312D samice) – vodiče se jen přišroubují, vhodné tam, kde koaxiál navazuje na jiný kabel.
• Spojky a T kusy (0311, 0311A, 0312, 0312A) – prodloužení nebo rozbočení video vedení.

Držáky a základny pod kamery

Pod dome kamery EONBOOM DNJ30 a DVJ30 pasují prstencové základny B170 (0505A, šedočerná) a DB30-W (0505B, bílá) – pod kamerou vytvoří prostor hluboký 25 mm na konektory a rezervu kabelu. Univerzální plastová základna ZONEWAY B116 (0791) se hodí k většině bullet i dome kamer; kovové B310 a B320 vybírejte podle seznamu kompatibilních kamer na jejich kartě. Otočné kamery unesou rohový držák 0201A a sloupový 0201B.

Otázky k příslušenství pro AHD

Mohu napájet každou kameru zvlášť?

Ano, stačí zdroj 12 V u každé kamery, například 0080A s proudem 2 A. Centrální zdroj u rekordéru je ale přehlednější a celý systém pak připojíte k jednomu záložnímu zdroji UPS z ostatního příslušenství.

Proč jsou v obraze pruhy nebo rušení?

Obvykle kvůli špatně nasazené koncovce, souběhu se silovými kabely nebo velmi dlouhé trase. Nejdřív zkontrolujte konektory; když ruší motory nebo výbojková světla, pomůže vysílač TT-103HDAJ (E092).

Jak dostanu obraz AHD kamery na televizi?

Převodníkem 0526: na vstup přivedete BNC z kamery, na výstupu je HDMI, VGA nebo kompozitní video. Poslouží pro živý náhled třeba na vrátnici; záznam ale potřebuje rekordér z kategorie AHD / IP ONVIF nahrávací zařízení.

Lze nahrávat i zvuk?

Ano, pokud má rekordér audio vstup – hybridní rekordéry ZONEWAY ho mají. Mikrofon 0241 pokryje prostor zhruba do 50 m², 0241A s regulací citlivosti až 150 m². Zvuk nahrávejte jen tam, kde je to opodstatněné; do soukromí zasahuje víc než obraz.

Jak daleko dostanu obraz po síťovém kabelu?

S pasivními převodníky 0411 po kabelu UTP kategorie 5e nebo 6 podle karty až 250 m při rozlišení 8 MPx a až 400 m při 720p.
