NVR rekordér pro 32 IP kamer až 16 MPx – ZONEWAY NVR3632

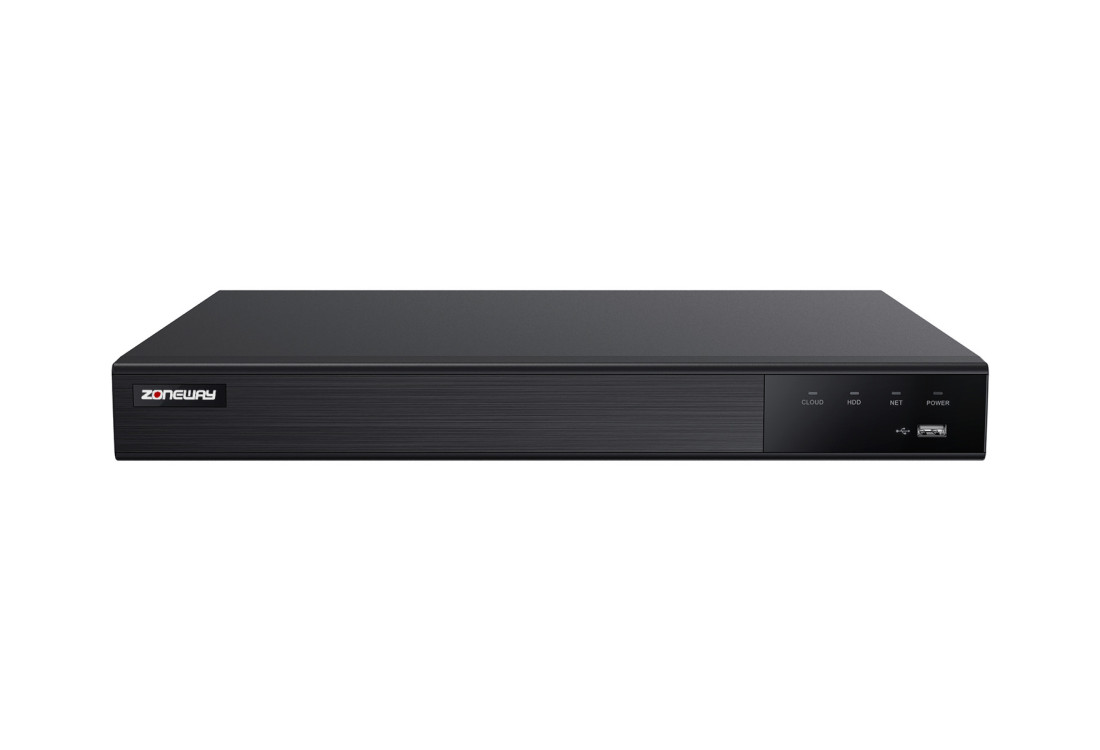

ZONEWAY NVR3632 je síťový videorekordér (NVR rekordér) pro až 32 IP kamer v rozlišení až 16 MPx – kamery do 12 MPx nahrává na všech 32 kanálech v plných 25 snímcích za sekundu. Má dvě pozice pro pevné disky (až 2× 10 TB), 4 alarmové vstupy, výstup 4K HDMI, kompresi H.265+ a s AI kamerami ZONEWAY využijete až 17 chytrých funkcí – od rozpoznávání obličejů a čtení SPZ po detekci osob a vozidel. Ovládá se v českém menu a na dálku ho sledujete v aplikaci V247 nebo v PC programu iVMS320 – bez veřejné IP adresy.

Rekordér je určen pro větší objekty – firmy, výrobní a skladové areály, obchody, bytové domy, parkoviště nebo rodinné domy s rozsáhlým pozemkem – všude, kde nestačí 16 kanálů nebo kde chcete mít rezervu pro další kamery. Instalační firmy ocení gigabitovou síť, podporu ONVIF, alarmové vstupy a výstup pro propojení se zabezpečovacím systémem a stejné ovládání jako u ostatních rekordérů ZONEWAY. Jako záznamové zařízení pro kamery zvládne nepřetržitý záznam, nahrávání podle plánu i jen při události.

Hlavní výhody NVR rekordéru ZONEWAY NVR3632

• 32 kanálů pro IP kamery – rozlišení od D1 po 16 MPx; do 12 MPx vše v plných 25 sn./s na všech 32 kanálech, 16 MPx ve 20 sn./s.
• 2× SATA disk, každý až 10 TB – celkem až 20 TB pro dlouhou archivaci; disky nejsou součástí balení.
• H.265 / H.265+ – menší datový tok a delší záznam na stejném disku.
• Gigabitový síťový port a příchozí tok 256 Mb/s – rezerva pro 32 kamer ve vysokém rozlišení.
• Výstupy HDMI (až 3840 × 2160) a VGA – obraz všech kamer na televizi nebo monitoru, rozdělení obrazovky až na 36 dílů.
• AI s kamerami ZONEWAY – 17 chytrých funkcí: rozpoznávání obličejů (databáze až 2000 tváří), čtení SPZ (LPR), detekce osob a vozidel, narušení oblasti, překročení čáry, počítání průchodů, opuštěný předmět, detekce ohně a další; záznam vyhledáte podle osoby, vozidla, obličeje nebo SPZ.
• 4 alarmové vstupy a 1 alarmový výstup – drátová čidla, propojení s EZS nebo sirénou.
• Kompatibilita ONVIF (Profile S, T, G) a RTSP – nahraje i IP a PTZ kamery dalších značek.
• Obousměrné audio – vstup a výstup RCA a zvuk až z 32 IP kamer.
• Sledování z mobilu bez veřejné IP – připojení P2P zdarma načtením QR kódu za pár minut, žádné přesměrování portů v routeru.
• Ovládání v češtině – menu rekordéru, mobilní aplikace V247 i PC program iVMS320 (zdarma).
• USB 2.0 vpředu a USB 3.0 vzadu – myš, zálohování na flash disk nebo externí disk.
• Certifikace CE, FCC, EMC a RoHS, výroba podle ISO 9001 a označení NDAA, GDPR a NIS2 ready – rekordér se hodí pro firmy, bytové domy i veřejné instalace v EU.

Video ukázka rekordéru ZONEWAY NVR3632 (natočeno na variantě s 16 PoE porty – NVR3632 v naší nabídce vlastní PoE porty nemá, kamery napájí PoE switch):

Kolik kamer NVR3632 nahraje a v jakém rozlišení

NVR3632 nahrává IP kamery do 12 MPx v plných 25 snímcích za sekundu (PAL), kamery 16 MPx ve 20 sn./s:

Součet datových toků všech kamer může být až 256 Mb/s – při plném osazení 32 kamer to vychází průměrně na 8 Mb/s na kameru. U kamer 4K a 12 MPx proto volte kompresi H.265 nebo H.265+. Rekordér nahraje takové snímkování, jaké kamera v daném rozlišení poskytuje; rozlišení lze na jednom rekordéru libovolně kombinovat.

Při přehrávání na monitoru rekordér současně zobrazí 2 kamery 12 MPx, 4 kamery 4K, 6 kamer 5 MPx, 8 kamer 4 MPx nebo 16 kamer 1080p. Praktický tip: 12MPx a 4K kamery nasaďte tam, kde potřebujete maximum detailu – vjezd, pokladna, sklad, rozsáhlé parkoviště; na chodby a menší prostory stačí kamery 4–5 MPx.

Jak velké disky do rekordéru zvolit

Rekordér má dvě pozice pro 3,5" SATA pevné disky, každý až 10 TB. Po zaplnění nahrává v nekonečné smyčce – nejstarší záznam se automaticky přepíše. Orientační délka nepřetržitého záznamu při toku 2 Mb/s na kameru (výchozí nastavení 5MPx kamer ZONEWAY v H.265):

Kamery 4K a 12 MPx mají vyšší datový tok, záznam na stejném disku pak vydrží kratší dobu. Naopak při nahrávání jen při pohybu nebo chytré události a se zapnutým H.265+ vydrží záznam výrazně déle. Disky pro kamerový systém: 2 TB, 3 TB, 4 TB nebo 1 TB.

Co k NVR rekordéru potřebujete

• Pevné disky – jeden nebo dva podle tabulky výše; bez disku rekordér ukazuje živý obraz, ale nenahrává.
• PoE switche – NVR3632 nemá vlastní PoE porty. Kamery napájí a propojí PoE switch 8+1 nebo PoE switch 4+1 (15,4 W na port), případně vlastní 12V adaptér kamery. Pro 32 kamer počítejte například se čtyřmi switchi 8+1, které s rekordérem propojíte přes router nebo páteřní switch.
• IP kamery – nejvíc funkcí využijete s AI kamerami ZONEWAY, např. 8MPx dome NC961+ s 5× zoomem, 8MPx ColorVu NC962, 8MPx bullet NC971 s 5× zoomem, 4K ColorVu NC988, 4K bullet NC981 nebo 4K dome NC941. Všechny IP kamery najdete v kategorii PoE IP kamery.
• Otočné kamery pro velké plochy – mini PTZ PTZ4XC50+ se 4× zoomem, PTZ6D118XC50+ s 18× zoomem nebo HRLIV04M50 s 20× zoomem a laserovým přísvitem.
• Ochrana při výpadku proudu – záložní zdroj UPS 650 VA pro rekordér a PoE switch; překlene krátký výpadek a sníží riziko poškození disků při náhlém vypnutí.
• Obraz na vzdálenější nebo více monitorů – opakovač HDMI až na 40 m, rozbočovač HDMI 1×4 nebo převodník z HDMI na VGA pro starší monitory.

Instalace kamerového systému s NVR3632 krok za krokem

1. Vložte disky – jeden nebo dva 3,5" SATA disky připojíte dodanými SATA kabely a přišroubujete.
2. Zapojte síť – kamery do PoE switchů, switche a rekordér do routeru nebo páteřního switche. Monitor nebo televizi připojíte přes HDMI či VGA, myš do USB.
3. Projděte průvodce – při prvním spuštění nastavíte heslo, čas, síť a disky.
4. Přidejte kamery – kamery ZONEWAY najdete vyhledáním v síti, kamery jiných značek přidáte přes ONVIF nebo adresou RTSP streamu.
5. Zapněte vzdálený přístup – v aplikaci V247 načtete QR kód z menu rekordéru.
6. Nastavte záznam a upozornění – plán záznamu, chytré události, alarmové vstupy, e-mail se snímkem a push notifikace do mobilu.

Alarmové vstupy a výstup – propojení se zabezpečovacím systémem

NVR3632 má 4 drátové alarmové vstupy pro čidla, např. PIR detektory nebo magnetické kontakty dveří a vrat, a 1 alarmový výstup, např. pro sirénu nebo vstup zabezpečovacího systému (EZS). Na alarm, detekci pohybu nebo chytrou událost rekordér reaguje záznamem, e-mailem se snímkem, uložením na FTP, hláškou na obrazovce, bzučákem, sepnutím alarmového výstupu a push notifikací do mobilu. Kamerový systém tak může doplnit zabezpečení objektu a o narušení se dozvíte okamžitě.

Hotové kamerové sety a další kamery ZONEWAY

Pro menší objekty do 16 kamer nabízíme kamerové sety s rekordérem NVR3016, kamerami a PoE switchem – vše vzájemně odzkoušené. Kamery ze setů můžete později připojit i k NVR3632, pokud systém rozšíříte nad 16 kamer.

ONVIF, RTSP a kamery jiných značek

Rekordér je otevřený i kamerám jiných výrobců: přes ONVIF (Profile S, T a G) připojíte stacionární i otočné IP kamery, např. Hikvision, Dahua nebo Uniview, a nahrávat lze i RTSP stream zadaný adresou kamery. To ocení integrátoři při rozšiřování stávajících systémů a ve větších projektech. Kompletní chytré funkce ale nabízí spojení s AI kamerami ZONEWAY; od ostatních kamer počítejte hlavně se záznamem obrazu a zvuku a s detekcí pohybu.

Díky ONVIF a RTSP propojíte rekordér i kamery se systémy Synology Surveillance Station, Milestone XProtect nebo Blue Iris a s chytrou domácností Home Assistant, Loxone či Fibaro. Správci firemních sítí ocení podporu SNMP pro dohled nad stavem zařízení.

AI chytré události z kamer (IVA/VCA) – nastavení, záznam a vyhledávání v rekordéru

S AI kamerami ZONEWAY využijete v NVR3632 až 17 chytrých funkcí. Obraz vyhodnocuje AI kamera, rekordér funkce v menu nastaví, nahrává, vyhledává a posílá na ně upozornění. Místo reakce na každý pohyb ve scéně (stromy, stíny, světla aut) spouští záznam a upozornění jen při skutečné události:

• Osoby a obličeje – detekce obličeje a rozpoznávání obličejů s databází až 2000 tváří, zdržování (lelkování) v zóně, shlukování osob, počítání průchodů.
• Vozidla a SPZ – detekce a čtení SPZ (LPR) na vjezdu nebo parkovišti, nelegální parkování.
• Hlídání prostoru – narušení oblasti, překročení čáry (virtuální plot se směrem průchodu) včetně dvojitého virtuálního plotu, vstup do oblasti a opuštění oblasti.
• Předměty a bezpečnost – opuštěný předmět, odebraný předmět, detekce ohně.
• Analýza provozu – tepelná mapa pohybu (heat map) a metadata událostí.

Chytré vyhledávání najde záznam podle času a události i podle toho, co je na něm: chodec, vozidlo, obličej nebo SPZ – bez procházení hodin videa. Konkrétní funkce využijete podle připojené kamery: SPZ na vjezdu přečte LPR kamera ZONEWAY NC977, osoby a obličeje AI kamery ZONEWAY z nabídky výše. Na každou událost může rekordér odpovědět záznamem, e-mailem se snímkem, uložením na FTP, push notifikací do mobilu, hláškou na obrazovce, bzučákem nebo sepnutím alarmového výstupu.

Videa – jak AI funkce kamer ZONEWAY spolupracují s rekordérem:

Ukázka AI detekce osob, obličejů, vozidel a SPZ v kamerovém systému ZONEWAY – funkce vyhodnocují AI kamery, NVR3632 záznamy ukládá a vyhledává:

Detekce pohybu, vyhledávání a přehrávání záznamu

Rekordér hlídá pohyb na všech 32 kanálech (mřížka 22 × 18 zón). Záznam můžete nahrávat nepřetržitě, podle časového plánu, ručně, při pohybu, při alarmu nebo při chytré události. Při hledání pomůže časová osa a vyhledávání záznamů podle času a události a vyhledávání snímků. Přehrávat lze více kamer současně i na dálku, s digitálním zoomem, zrychleně, pozpátku i po snímcích a vybraný úsek si rovnou vystřihnout.

Zálohování záznamu

Vybraný úsek zkopírujete přes USB na flash disk nebo externí disk (vzadu je port USB 3.0), nebo si ho po síti stáhnete v aplikaci či v PC programu – nezáleží na tom, jak daleko od rekordéru právě jste. Záznamy a snímky můžete zálohovat a odesílat také do cloudu (Dropbox, Google Drive). Záznam exportujete také v oblíbeném formátu AVI, který přehrajete v běžném přehrávači videa.

Záznam zvuku a obousměrná komunikace

Zvuk z mikrofonů IP kamer ukládá NVR3632 až z 32 kanálů a posílá ho i do aplikace při sledování na dálku. Na zadním panelu je audio vstup a výstup RCA, zvuk vede také HDMI. Po připojení zesilovače s reproduktorem (i venkovním) k výstupu lze využít obousměrnou komunikaci a na místo instalace promluvit. Samostatný záznam zvuku doplní mikrofon MIC1 s předzesilovačem.

Ovládání otočných PTZ kamer

IP otočné kamery řídíte z rekordéru po síti přes ONVIF: natočení, přiblížení, přednastavené pozice s nastavitelnou dobou setrvání a jejich automatické objíždění – kamera tak hlídá velkou plochu sama. Sběrnici RS485 NVR3632 nemá; analogové PTZ kamery řízené po RS485 připojíte k hybridnímu ZONEWAY XVR2108.

Vzdálený dohled: mobilní aplikace V247, BitVision a PC software iVMS320

K rekordéru se připojíte odkudkoli, kde je internet. Stačí ho kabelem zapojit do routeru, v mobilní aplikaci načíst QR kód z jeho menu a zadat heslo – spojení P2P je zdarma, nepotřebuje veřejnou IP adresu ani nastavení routeru a připojení k aplikaci máte hotové za pár minut – zvládne ho i ten, kdo kamerový systém nastavuje poprvé.

• V247 pro Android a iOS (telefony i tablety) – současná aplikace v češtině, kterou výrobce doporučuje pro nové instalace.
• BitVision – starší aplikace; dosavadní instalace v ní fungují dál, nové funkce ale dostává už jen V247.
• iVMS320 pro Windows a macOS – bezplatný PC program s češtinou pro správu více rekordérů a kamer, připojí se i přes P2P.
• Prohlížeč – přístup přes Edge, Chrome, Firefox nebo Safari.

Co umí mobilní aplikace V247

• živý obraz ve vysoké nebo úsporné kvalitě (hlavní a vedlejší stream),
• přehrání, vyhledání a stažení záznamu,
• push notifikace o událostech,
• uložení snímku nebo videa do telefonu,
• řízení otočných kamer a zoomu,
• základní nastavení kamer a rekordérů,
• poslech zvuku a obousměrný hovor u zařízení, která ho podporují.

Kromě P2P podle sériového čísla se lze připojit i přes veřejnou IP adresu nebo přes účet V247 – rekordér přidaný do účtu pak uvidíte i v dalším telefonu bez nového nastavení. Protože V247 nahradila aplikaci BitVision, uvádíme obě; majitelé starších zařízení a návodů často hledají právě BitVision.

Návod – nastavení aplikace V247 a vzdáleného přístupu:

Připojení rekordéru k aplikaci V247 a základní funkce (video v angličtině):

Aplikace BitVision – ukázka aplikace a funkcí aktualizace:

Program iVMS320 pro počítač:

Takto vypadá webové rozhraní kamery ZONEWAY v prohlížeči:

České menu rekordéru – rozhraní verze 6.0

Grafické menu rekordéru je kompletně v češtině (na výběr jsou i další jazyky, např. angličtina, němčina nebo polština). Vzhledem i strukturou je ovládání menu podobné rekordérům Hikvision, takže se v něm rychle zorientujete. Rekordér ovládáte myší přes USB přímo na monitoru, přes webový prohlížeč nebo na dálku. Průvodce při prvním spuštění provede nastavením času, sítě, disků a kamer, výrobce navíc nabízí aktualizaci firmwaru přes internet.

Video ukázka rozhraní NVR 6.0:

Upozornění, cloud a ochrana záznamu při krádeži rekordéru

Rekordér bývá při vloupání jedním z prvních cílů – zloděj ho odnese i se záznamem. NVR3632 proto umí odesílat snímky a záznamy událostí mimo objekt: e-mailem se snímkem, na FTP server nebo do cloudu – na Dropbox, Google Drive nebo do cloudového záznamu aplikace V247 (podle zvoleného balíčku služby). Klíčové záběry tak zůstanou zachované, i když rekordér zmizí.

O pohybu, chytré události, alarmu, ztrátě obrazu kamery i o chybě systému se dozvíte formou:

• push notifikace do mobilu (V247 nebo BitVision) se zvukem a snímkem události – aplikace musí mít povolený běh na pozadí,
• e-mailu se snímkem; někteří poskytovatelé e-mailu ho umí přeposlat i jako SMS,
• snímků nebo videa na FTP podle nastaveného plánu zastřežení a odstřežení.

Kdy zvolit jiný rekordér

• Do 16 kamer – menší a úspornější NVR rekordér ZONEWAY NVR3016 s jedním diskem, základ našich kamerových setů.
• Analogové kamery na koaxiálním kabelu (AHD, TVI, CVI) spolu s IP kamerami – hybridní XVR3116 (32 IP / 16 AHD kamer) nebo XVR5016.
• PTZ kamery ovládané po RS485 – hybridní XVR2108.

Všechny síťové rekordéry najdete v kategorii NVR – síťové video rekordéry.

Časté dotazy k NVR rekordéru

Jaký je rozdíl mezi NVR a DVR?

NVR nahrává síťové IP kamery připojené kabelem UTP nebo přes Wi-Fi, DVR analogové kamery na koaxiálním kabelu. Hybridní XVR umí obojí. NVR3632 je čistě síťový rekordér.

Kolik 12MPx kamer rekordér zvládne?

Až 32 kamer 12 MPx v 25 sn./s. Limitem je součet datových toků 256 Mb/s, tedy průměrně 8 Mb/s na kameru při plném osazení.

Potřebuji k rekordéru veřejnou IP adresu?

Ne. Stačí rekordér zapojit do routeru a v aplikaci V247 načíst QR kód – spojení zajistí P2P. Pokud veřejnou IP adresu máte, lze ji použít také.

Napájí rekordér kamery přes PoE?

Ne, PoE porty NVR3632 nemá – napájení kamer zajistí PoE switch nebo adaptér u každé kamery. Je to záměr kvůli servisu: vestavěné PoE bývá podle naší servisní praxe častou závadou rekordérů. Samostatný PoE switch se v případě potřeby snadno vymění a rekordér se záznamy zůstává v provozu.

Jsou součástí pevné disky?

Ne, disky se objednávají zvlášť – rekordér má dvě pozice pro 3,5" SATA disky, každý až 10 TB. Kapacitu vyberete podle tabulky výše.

Připojím kamery jiných značek?

Ano – IP kamery s ONVIF nebo s RTSP streamem nahraje. Všechny chytré funkce naplno využijete s AI kamerami ZONEWAY.

Čte rekordér SPZ nebo rozpoznává obličeje?

Ano – s AI kamerami ZONEWAY. NVR3632 podporuje rozpoznávání obličejů s databází až 2000 tváří i čtení SPZ (LPR), události nahrává a záznam podle obličeje nebo SPZ vyhledá. Obraz vyhodnocuje AI kamera; pro čtení SPZ na vjezdu doporučujeme LPR kameru ZONEWAY NC977.

Je NVR3332 totéž co NVR3632?

Ano. NVR3332 je starší označení téhož rekordéru – parametry, menu i příslušenství jsou shodné. Rekordér nabízíme pod názvem ZONEWAY NVR3632.

Obsah balení

• NVR rekordér ZONEWAY NVR3632 + SATA kabely pro připojení disků
• napájecí zdroj 12 V
• USB myš
• šroubky pro montáž disků
• CD s aplikacemi a PC softwarem

Ke stažení: české návody, software a aplikace

Aplikace a PC software pro Windows i macOS najdete na CD, které je součástí balení. Aktuální obsah CD, české návody, český CMS software, mobilní aplikace a nástroje najdete ZDE. Pro vývojáře a profesionální nasazení jsou dostupné podrobné materiály včetně dokumentace CGI příkazů, SDK a RTSP streamů ZDE. Dokumentace je také na www.zoneway.cz.
