NVR rekordér pro 16 IP kamer – srdce kamerového systému ZONEWAY NVR3016

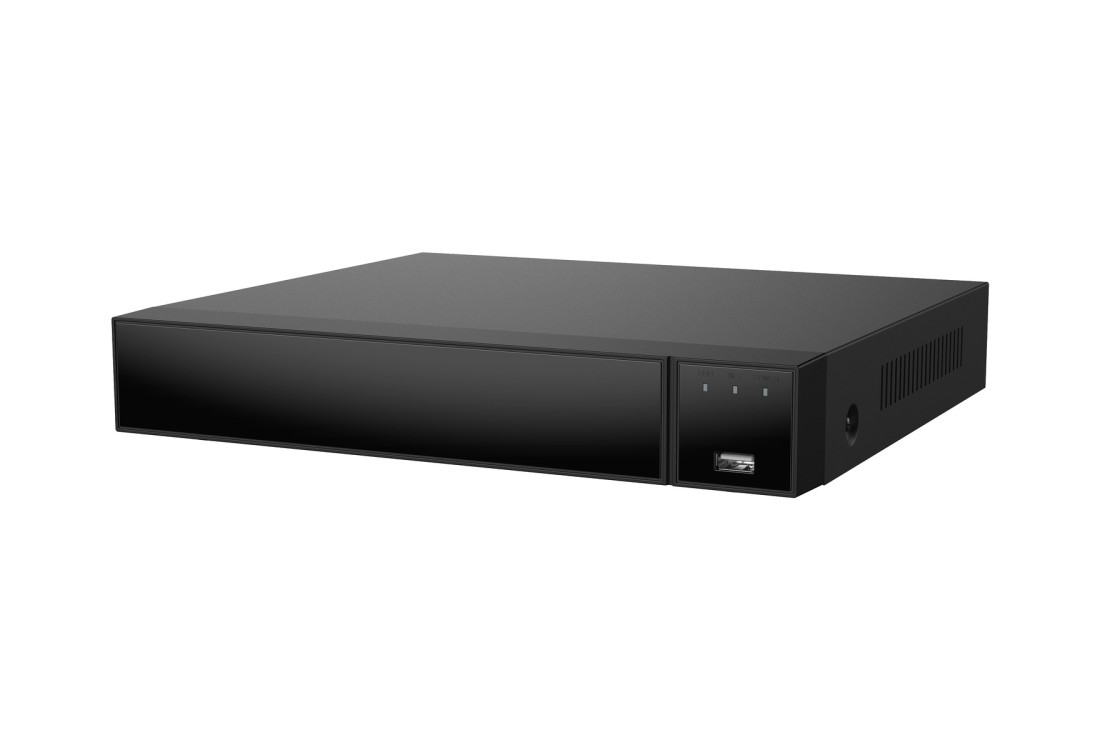

ZONEWAY NVR3016 je síťový videorekordér (NVR), do kterého zapojíte až 16 IP kamer a nahráváte je na jeden pevný disk. Hodí se všude, kde už kamery máte nebo je teprve plánujete: na rodinném domě, chatě, v dílně, obchodě, ve skladu nebo ve společných prostorách bytového domu. Rekordér sbírá obraz, ukládá ho, hlídá události a zpřístupňuje živý pohled v mobilu, aniž byste potřebovali veřejnou IP adresu.

Kam rekordér patří a co všechno v systému zastane

Kamerový systém na IP kamerách se skládá z několika vrstev a NVR je ta, která ze samostatných kamer dělá systém. Kamera obraz jen pořizuje. Teprve rekordér ho stále ukládá na disk, hlídá, aby se záznam při zaplnění disku přepisoval od nejstaršího, a umožňuje vám pozdější dohledání události. Bez rekordéru se obejdete jen tehdy, když vám stačí záznam na kartu v kameře a občasný živý pohled. Jakmile potřebujete delší historii, více kamer vedle sebe nebo záznam, který nezmizí spolu s kamerou, vyplatí se NVR.

NVR3016 je 16kanálový model, tedy v nabídce NVR 16 CH – až 16 kamer. Pro menší objekt, kde stačí čtyři nebo osm kamer, je to rezerva: kanály zůstanou volné a dokoupíte další kamery podle potřeby, bez výměny rekordéru. Naopak u většího objektu, kde dnes počítáte s dvanácti kamerami, nemusíte hned řešit dva rekordéry.

Jde o klasický ONVIF NVR, tedy samostatné záznamové zařízení pro IP kamery: stojí v síti a ke kamerám se připojuje přes switch podobně jako počítač. Rekordér jsme stejně jako ostatní rekordéry ZONEWAY vyzkoušeli i s kamerami jiných výrobců a spolupráce byla bez problémů.

Co rekordér NVR3016 umí

• Šestnáct kanálů – kamery 4K (8 Mpx) i menší rozlišení nahraje až na všech šestnácti kanálech současně, kamery s 12 Mpx až na deseti.
• Úspora místa na disku díky kompresi H.265 a H.265+; stejný disk tak uchová starší záznam než při klasické kompresi H.264.
• Kamery různých značek v jednom systému přes standard ONVIF (Profile S, G, T a M) nebo přes adresu RTSP streamu.
• Chytré události (osoba, vozidlo, překročení čáry, obličej, SPZ) ve spolupráci s AI kamerami ZONEWAY – bez nekonečného procházení záznamů.
• Vzdálený přístup přes P2P: rekordér připojíte kabelem k routeru, v mobilní aplikaci V247 naskenujete QR kód a hotovo.
• České menu a česká mobilní i počítačová aplikace, tedy i pro majitele bez zkušeností s kamerovou technikou.
• Gigabitový síťový port a příchozí datový tok až 128 Mb/s jako rezerva pro vysoké rozlišení.

Příklady skladby systému podle velikosti objektu

Aby bylo jasné, co si pod kamerovým systémem na klíč představit, přikládáme tři modelové skladby. Jsou orientační; skutečný počet kamer vždy vychází z rozměru objektu a z toho, co chcete vidět.

Každou kameru je vhodné před konečnou montáží vyzkoušet na dočasně natažený kabel. Zjistíte tím, zda záběr odpovídá představě, a ušetříte zbytečné vrtání. Uvnitř budovy lze vést kabely v lištách, venku používejte kabel určený do exteriéru, odolný proti slunečnímu záření, a vedení chraňte před hlodavci.

Rozvod sítě a rezerva v rozvaděči

Kabelová infrastruktura se pokládá jednou na dlouhá léta, kamery a rekordér lze později vyměnit. U novostavby proto dopředu vyveďte kabely i na místa, kde kamera zatím nebude, a konce uložte do rozvaděče. Switch s rezervou dvou až čtyř volných portů vás později nezastaví při rozšiřování. Rekordér i switch umístěte tam, kde je suchu, větrání a omezený přístup, a nejlépe je zálohujte malou UPS.

Z čeho složit systém s NVR3016

Rekordér je jen jednou částí. Aby systém fungoval, potřebujete ještě disk, kamery a způsob, jak kamery napájet. NVR3016 nemá vestavěné PoE porty, takže napájení a datové propojení kamer řeší samostatný PoE switch. To je záměrně jednodušší a servisně praktičtější řešení: kdyby se někdy porouchal switch, vyměníte jen jej a rekordér s uloženými záznamy dál běží. Následující tabulka ukazuje, co k rekordéru patří a proč.

Pokud nechcete systém skládat po kusech, projděte si hotové kamerové sety: rekordér NVR3016 je součástí několika z nich a ke kamerám a PoE switchi jsou přímo vybrané tak, aby spolu sedělo rozlišení, napájení i počet portů.

Kolik kamer a v jakém rozlišení rekordér zvládne

Rekordér nahrává kamery plynule, tedy v 25 snímcích za sekundu. Počet současně nahrávaných kamer ale závisí na jejich rozlišení, protože čím je obraz větší, tím větší je zátěž rekordéru.

Rozlišení kamer na jednom rekordéru můžete libovolně míchat. Kamery s nejvyšším rozlišením dejte tam, kde potřebujete detail (vjezd, vstup, pokladna, rampa), a na pomocné záběry nasaďte levnější kamery s nižším rozlišením. Součet datových toků všech kamer smí dosáhnout 128 Mb/s. Při plném osazení šestnácti kamerami to vychází v průměru na 8 Mb/s na kameru, takže u vyšších rozlišení výrazně pomáhá komprese H.265 nebo H.265+.

Jaký disk do rekordéru koupit – výpočet délky záznamu

Otázka „kolik diskového prostoru potřebuji?“ je u kamerového systému nejčastější. Odpověď se dá spočítat: jedna kamera s datovým tokem 2 Mb/s zapíše za den přibližně 21,6 GB (2 ÷ 8 × 86 400 s). Doba nepřetržitého záznamu pak vychází z kapacity disku vydělené počtem kamer a denním objemem. Rekordér má jednu pozici pro 3,5" SATA disk až 16 TB; pro běžné domácí sety obvykle stačí 4–8 TB. Po zaplnění disku nahrává ve smyčce a přepisuje nejstarší záznam.

Tabulka platí pro nepřetržité nahrávání při 2 Mb/s na kameru, což je typická hodnota pro 5Mpx kameru v H.265. Čtyřikrát větší tok (8 Mb/s, tedy plně vytížené 4K kamery bez úspor) zkrátí uvedené doby na čtvrtinu, polovinu toku naopak zdvojnásobí. Orientační jsou i proto, že disk má nějakou režii a že tok se mění podle scény: kamera na prázdném dvoře zapíše méně než kamera na rušné křižovatce.

Jak záznam prodloužit bez většího disku

• Nahrávejte jen při pohybu nebo při chytré události, ne nepřetržitě. U kamer, které většinu dne snímají prázdné místo, ušetříte řádově desítky procent.
• Zapněte H.265+, pokud to kamera umožňuje.
• Snižte datový tok vedlejších kamer, které jen dokreslují situaci.
• Použijte plán záznamu: v pracovní době jen pohyb, v noci nepřetržitě, nebo opačně.

Při výběru počítejte spíše s větším diskem. Zákon ani zdravý rozum nestanoví univerzální dobu uložení záznamu, ale u domu a chaty se běžně používají týdny, u provozovny podle vlastního účelu hlídání. Dobu si zvolte tak, aby zbytečně neexistovalo víc záznamu, než potřebujete.

Zapojení rekordéru krok za krokem

1. Do rekordéru zasuňte pevný disk a připojte datový a napájecí kabel SATA; kabely jsou v balení.
2. Rekordér připojte síťovým kabelem k routeru a ke switchi, ke kterému vedou kamery (switch lze zapojit mezi router a rekordér, nebo ke stejnému routeru).
3. K rekordéru připojte monitor přes HDMI (nebo VGA) a USB myš; zapněte jej napájecím adaptérem 12 V.
4. Průvodce při prvním spuštění vás provede nastavením jazyka, času, sítě, disku a přidáním kamer. Disk nechte naformátovat.
5. Kamery připojte ke switchi UTP kabelem. Rekordér je v nabídce přidání kamer vyhledá; kamery jiných značek přidáte přes ONVIF zadáním adresy, uživatele a hesla.
6. Ověřte, že každá kamera zapisuje, a nastavte plán nahrávání.
7. V menu otevřete QR kód pro mobilní aplikaci a načtěte ho telefonem.

Pokud si zapojení netroufáte, využijte nabídku nejčastějších dotazů, kde jsou typické situace včetně zapomenutého hesla, nebo kontaktujte naši technickou podporu.

Kamery jiných značek přes ONVIF a RTSP

Rekordér pracuje se standardem ONVIF ve verzích Profile S, G, T a M, takže připojíte i kamery jiných výrobců. Další cesta vede přes RTSP, kdy rekordéru pouze zadáte adresu videostreamu kamery. U kamer ZONEWAY se hlavní proud nachází na adrese ve tvaru rtsp://adresa-kamery:554/0 a vedlejší na /1, což se hodí také tehdy, když obraz chcete zpracovat jiným programem.

Co čekat od cizí kamery: obraz, zvuk a detekci pohybu rekordér zvládne. Plnou paletu chytrých funkcí, tedy rozpoznání osob, vozidel, obličejů nebo SPZ, nabídnou AI kamery ZONEWAY, protože analýzu provádí kamera a rekordér události nastaví, uloží a vyhledá. V praxi se rekordéry ZONEWAY ukázaly jako dobře použitelné i s kamerami, které už máte nainstalované, takže při rozšiřování starší instalace nemusíte měnit všechno najednou. Podle výrobce rekordér dále komunikuje se systémy jako Synology Surveillance Station, Milestone XProtect nebo Blue Iris a přes ONVIF a RTSP také s chytrými domácnostmi typu Home Assistant, Loxone či Fibaro.

Otočné PTZ kamery ovládáte přímo z rekordéru po síti: natáčení, zoom, uložené pozice i automatické hlídkové trasy. Pozor, rekordér nemá sběrnici RS485, takže pro analogové PTZ kamery na koaxiálním kabelu je vhodnější hybridní rekordér.

Chytré události: osoba, vozidlo, čára, obličej, SPZ

Klasická detekce pohybu spustí poplach při každém stínu, listu nebo světlech projíždějícího auta. Chytrá analýza hlídá smysluplnější věci. S AI kamerami ZONEWAY NVR3016 nastaví, zaznamená a vyhledá například:

• narušení hlídané oblasti, třeba zahrady, dvora nebo skladu,
• překročení virtuální čáry a dvojitý virtuální plot s volbou směru,
• zdržování osoby v zóně a shlukování více osob,
• detekci a rozpoznání obličeje s databází až 2000 tváří,
• vstup do oblasti a její opuštění, počítání průchodů,
• čtení SPZ a nelegální parkování,
• zapomenutý nebo odebraný předmět,
• požár (detekce ohně) a tepelnou mapu pohybu.

Na událost může rekordér reagovat záznamem, e-mailem se snímkem, uložením na FTP, upozorněním do mobilu, vyskakovacím oknem na obrazovce nebo zvukovým signálem. Vyhledávání umí hledat podle času i podle toho, co je na záběru: osoba, vozidlo, obličej nebo SPZ. Čtení SPZ na vjezdu zajišťuje specializovaná kamera s LPR, ne každá kamera v systému.

Sledování z mobilu a počítače

Díky P2P nepotřebujete veřejnou IP adresu ani přesměrování portů na routeru. V mobilní aplikaci V247 (Android a iPhone) načtete QR kód z menu rekordéru, zadáte heslo a živý obraz je dostupný odkudkoliv. Aplikace umí živý pohled ve dvou kvalitách, přehrávání a hledání záznamu, zálohu do telefonu, základní nastavení a upozornění na události. Zařízení můžete přidat i přes sériové číslo, veřejnou IP adresu nebo přihlášením k účtu V247, který pak seznam zařízení přenese i na další telefon.

Na počítači se hodí program iVMS-320 pro Windows a macOS, ve kterém sledujete více rekordérů najednou. Kdo preferuje prohlížeč, použije Edge, Chrome, Firefox nebo Safari. Starší aplikace BitVision stále funguje, nové funkce ale přibývají už jen do V247.

Přehrávání, zálohování a ochrana záznamu

Přehrávání je možné synchronně u více kamer: například jedna kamera 12 Mpx, čtyři kamery 4 Mpx, sedm kamer 1080p nebo šestnáct kamer 720p. Záznam lze zpomalit, zrychlit, přehrávat po snímcích, přiblížit digitálním zoomem a vybraný úsek rovnou vystřihnout. Zálohujete přes USB 2.0 na flash nebo externí disk, přes síť nebo do cloudu (Dropbox, Google Drive) a exportujete také do formátu AVI, který přehraje běžný přehrávač.

U zálohy myslete na nejhorší scénář: zloděj, který najde rekordér, ho často odnese. Důležité snímky proto nechte posílat mimo rekordér, třeba e-mailem, na FTP nebo do cloudu, a záznam máte i bez zařízení. Zálohujte alespoň záznamy, které by sloužily jako důkaz.

Síť, zabezpečení a soukromí

Rekordér má jeden gigabitový port RJ45 a podporuje běžné protokoly včetně DHCP, DDNS, NTP a SMTP. Pro firemní sítě je k dispozici SNMP, QoS a ověřování 802.1x, přenos dat chrání šifrování SSL a přihlášení je chráněno kontrolou CAPTCHA. Nejdůležitější pravidlo ale zůstává jednoduché: změňte výchozí heslo, nepoužívejte stejné heslo jako k e-mailu a rekordér nevystavujte do internetu otevřenými porty, když je to možné nahradit P2P.

K ochraně soukromí slouží maskování, tedy až tři zóny na kameru, které v obraze zakryjí třeba sousední okno nebo zahradu. Dbejte, aby kamery nesnímaly cizí pozemky a veřejný prostor víc, než je nutné, a upozorněte návštěvníky cedulí, že je objekt střežen.

Kdy zvolit jiný rekordér

• Potřebujete více než 16 kamer, dva disky nebo 12Mpx kamery na všech kanálech: zvolte větší síťový rekordér s 32 kanály.
• Máte analogové kamery po koaxiálním kabelu nebo chcete drátová čidla a PTZ po RS485: potřebujete hybridní rekordér, například XVR2108, který umí analog i IP kamery.

Obsah balení

• rekordér ZONEWAY NVR3016,
• kabely SATA k připojení disku,
• napájecí adaptér 12 V,
• USB myš,
• montážní šroubky k disku.

Z bezpečnostních důvodů při přepravě se rekordér dodává bez baterie.

Technická specifikace NVR3016

Obrázky a ukázky

Software, návody a ke stažení

• EU prohlášení o shodě ELETUR – ZONEWAY NVR3016 (PDF)
• PC program iVMS-320 pro Windows, macOS a Linux (stránky výrobce softwaru)
• Search Tool – vyhledání kamer a rekordérů v síti a změna IP adresy
• Firmware pro NVR rekordéry ZONEWAY
• Manuály a rychlé návody k softwaru (anglicky)
• Software, utility a dokumentace ZONEWAY ke stažení na zoneway.cz

Časté otázky k rekordéru NVR3016

Potřebuji k IP kameře NVR, nebo stačí samostatně?

Stačí i samostatná kamera se záznamem na kartu microSD, pokud vám stačí krátká historie a nevadí vám, že záznam zmizí spolu s kamerou. Jakmile chcete záznam ze šestnácti nebo třeba jen ze čtyř kamer na jednom místě, delší historii, chytré vyhledávání a zálohu mimo kameru, použijte rekordér.

Kolik diskového prostoru potřebuji?

Spočítejte datový tok kamer, vynásobte ho 10,8 GB za den na každý 1 Mb/s a počtem kamer. Například osm kamer s tokem 2 Mb/s zapíše za den asi 173 GB, tedy na disk 4 TB vystačí asi 23 dní nepřetržitého záznamu. Při nahrávání jen při pohybu bývá doba výrazně delší.

Jak velký disk do rekordéru zvolit?

Rekordér přijme disk až 16 TB; maximum je horní hranice, ne doporučení. Zvolte disk podle požadované doby záznamu z výpočtu výše a v případě pochybností raději o stupeň větší. Pro nepřetržitý provoz kupujte disk určený pro kamerové systémy.

Napájí rekordér kamery přes PoE?

Ne. NVR3016 nemá PoE porty. Kamery napájí samostatný PoE switch nebo vlastní 12V zdroje u každé kamery. Je to praktické i servisně: switch se dá vyměnit bez zásahu do rekordéru.

Připojím kamery jiných značek?

Ano, přes ONVIF nebo RTSP. Počítejte s tím, že chytré funkce, jako rozpoznání osob a vozidel nebo obličejů, naplno nabídnou AI kamery ZONEWAY, u kamer jiných značek rekordér spolehlivě zajistí obraz, zvuk a detekci pohybu.

Jak se k rekordéru připojím z mobilu?

Přes P2P, veřejnou IP adresu nepotřebujete: zapojíte ho do routeru, v aplikaci V247 načtete QR kód a zadáte heslo.

Kolik 4K kamer rekordér nahraje najednou?

Až šestnáct při 25 sn./s. Kamery s 12 Mpx až deset. Celkový datový tok z kamer může dosáhnout 128 Mb/s, tedy průměrně 8 Mb/s na kameru při plném osazení.

Co dělat, když se zapomene heslo k rekordéru?

V přihlašovací nabídce je volba pro obnovu hesla. Podle nastavení probíhá přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč, u novějších přístrojů také dynamickým heslem. Dokumentace i nástroje jsou v sekci ke stažení.

Lze ke stejnému systému doplnit montáž od instalatéra?

Ano. Pokud kamery nechcete montovat sami, podívejte se na stránku nejčastějších dotazů a na kontakt ke službám montáže. Přípravu kabeláže a umístění kamer je rozumné rozmyslet předem.

Ke stažení: návody, technický list a aplikace

• Technický list rekordéru NVR3016 (PDF) – parametry a rozměrový výkres,
• Návod k rekordérům NVR a XVR v češtině – zapojení, nastavení, záznam a vzdálený přístup,
• Stručný návod k rekordéru NVR (PDF, anglicky),
• Aplikace V247 pro Android (Google Play),
• Aplikace V247 pro iPhone a iPad (App Store),
• České návody, program CMS, mobilní aplikace a nástroje,
• Dokumentace CGI, SDK a RTSP pro integrátory.

Otestovali Ing. Václav Turek a Martin Dyrka, technici.
