Otočná kamera se zoomem 5×, válcová PTZ IP kamera 8Mpx, 4K | HICO X5I-M8S

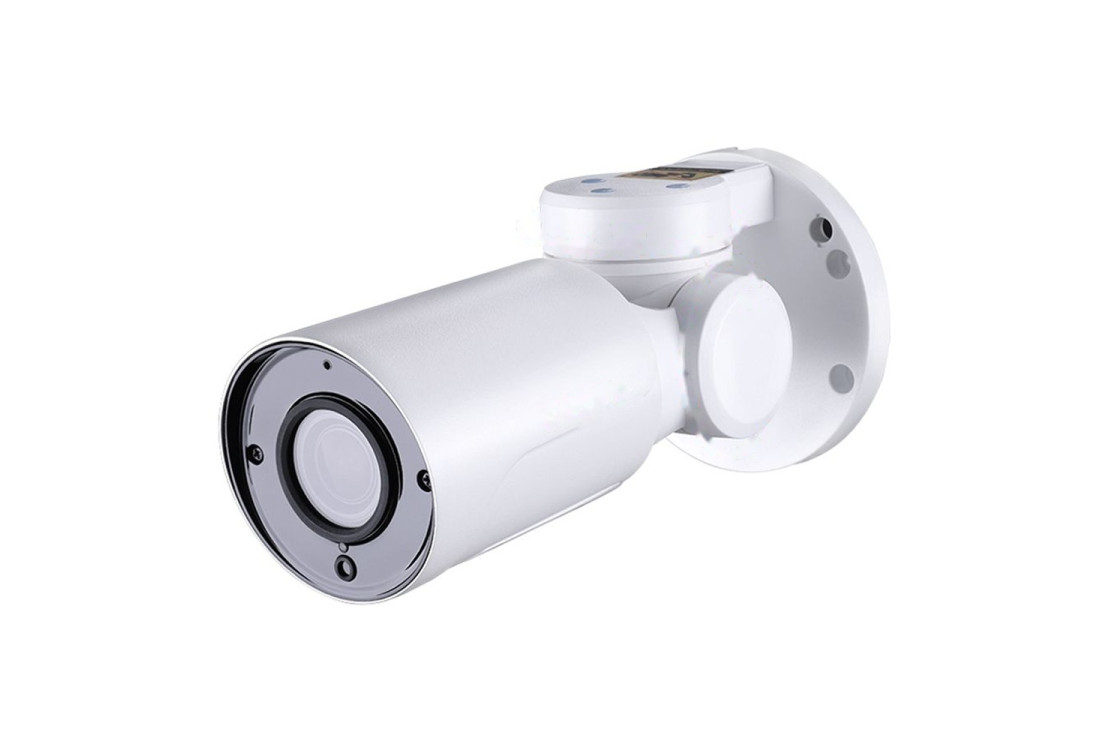

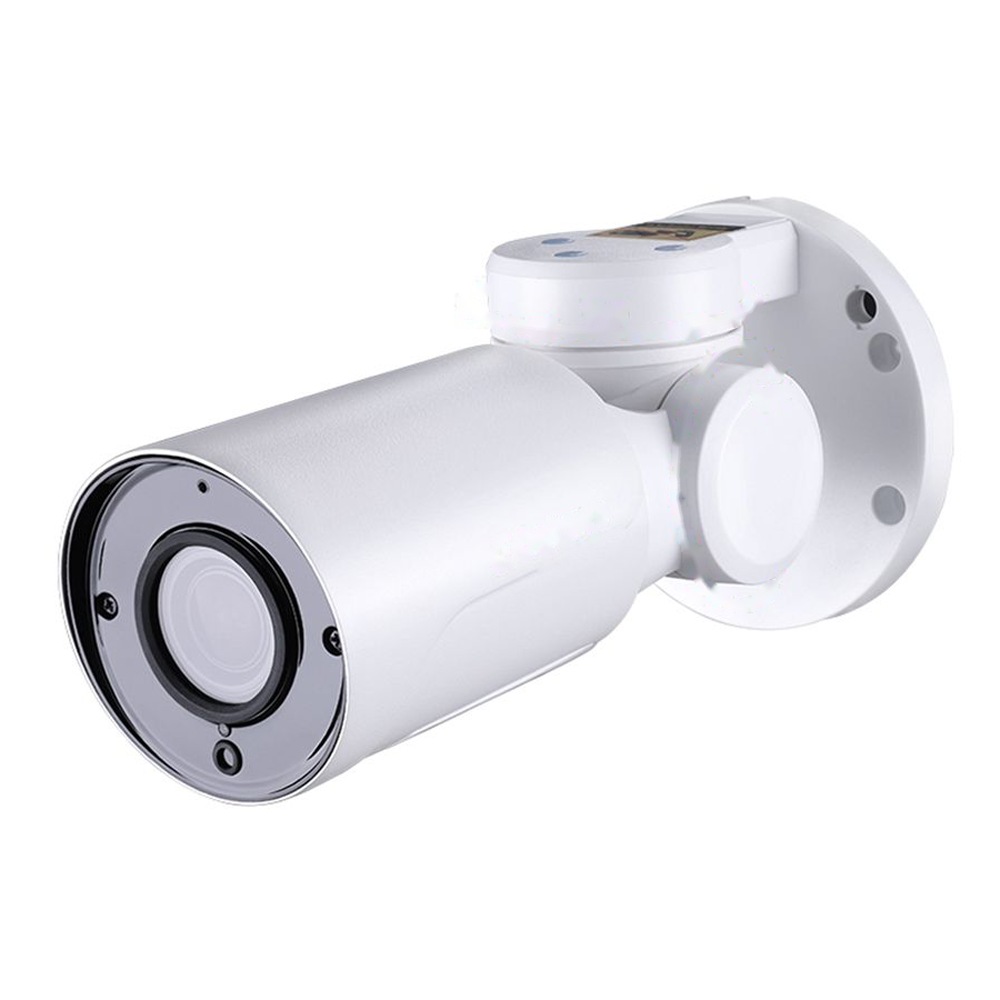

HICO X5I-M8S skládá do válcového pouzdra snímač SONY IMX415 (8 Mpx) a motorizovaný objektiv, který z 2,7 mm natáhne optický zoom až na 13,5 mm, tedy 5×. Vznikla otočná kamera se zoomem pro venkovní kamerové systémy, kde chcete z jednoho místa mít přehled i vzdálený detail. Motor tu natáčí celé válcové pouzdro i s optikou, a to v rozsahu 0–180° a 0–55° (podle výrobce); kovové pouzdro má krytí IP66 a za tmy svítí šest IR LED. Napájet ji lze z 12 V DC, nebo po síťovém kabelu s PoE splitterem – PoE splitter v balení dostanete navíc k samotné kameře. Kdo vybírá podle čísel, najde je v následujících oddílech.

4K, 8 Mpxsnímač Sony IMX415, 3840 × 2160 px

5× optický zoomobjektiv 2,7–13,5 mm s autofokusem

Úhel záběru přibližně 92° až 23°vodorovně od nejširšího záběru po maximální přiblížení (výpočet)

Motorické natáčení PTZotáčení i náklon na povel po síti (aplikace, rekordér)

Infračervené přisvícení6 IR LED, dosah až 30 m podle výrobce

Přepínání den / nocfiltr IR-CUT, režim Auto nebo ruční volba

Úprava obrazuWDR / HDR, odmlžení, BLC, HLC, 2D/3D odšumění podle výrobce

Detekce člověkachytrá detekce s filtrem člověk / vozidlo

Překročení čáryvirtuální čára u brány, vjezdu nebo plotu

Počítání osobpočet osob v záběru podle nastavení

Obousměrné audiovestavěný mikrofon a reproduktor

PoE splitter v balenínapájení 12 V DC nebo PoE přes externí PoE splitter, který je součástí balení

Krytí IP66kovové pouzdro pro venkovní montáž, údaj výrobce

ONVIF a RTSPkompatibilita s rekordéry ZONEWAY, Hikvision, Dahua a Milesight

8Mpx a zoom 5×

Rozlišení. Jako 8Mpx IP kamera (4K UHD) se zoomem snímá 3840 × 2160 px, tedy 8 294 400 bodů, čtyřikrát víc než Full HD (2 073 600 bodů). 4K IP kamera se zoomem tak po přiblížení nabídne víc detailu než 4Mpx kamera se stejným objektivem. Rekordér bez 8Mpx vstupu obslouží nižší stupně hlavního proudu, po jednom megapixelu od 6 do 3 Mpx, a také 1080p.

Zoom. Optický zoom 5× je poměr 13,5 mm : 2,7 mm; na konci rozsahu se cíl zobrazí zhruba pětkrát větší než na začátku. Přiblížení nad 5×, které případně nabídne software, je už digitální a nové detaily nepřidá.

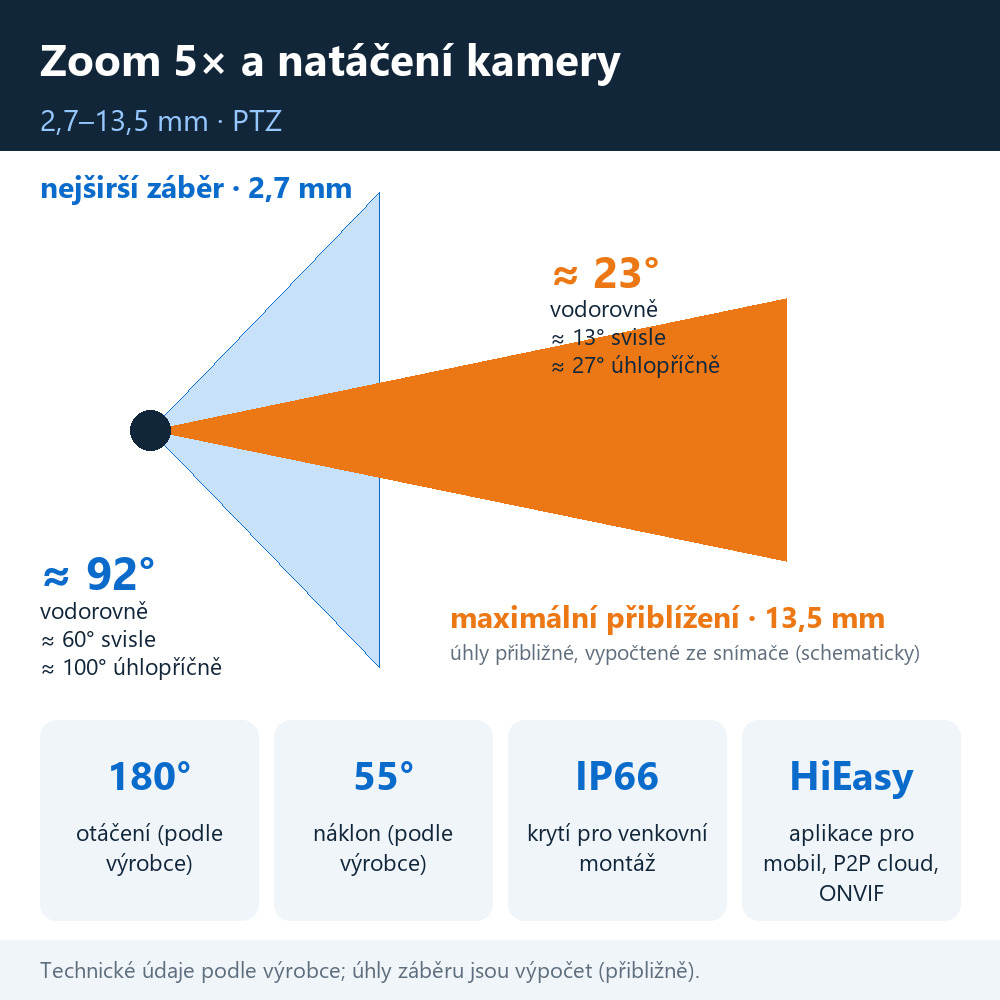

Úhly záběru. Výrobce je neuvádí, proto platí výpočet z rozměrů snímače 5,57 × 3,13 mm (SONY IMX415), vždy přibližně:

• 2,7 mm (nejširší záběr): ≈ 92° vodorovně, ≈ 60° svisle, ≈ 100° úhlopříčně.
• 13,5 mm (maximální přiblížení): ≈ 23° vodorovně, ≈ 13° svisle, ≈ 27° úhlopříčně.
• Šířka scény ve 10 m: asi 21 m na nejširším záběru, asi 4 m na největším přiblížení; ve 30 m asi 62 m a 12 m.

Hodnoty berte jako orientační: skutečný objektiv se od výpočtu může o pár stupňů odchylovat. Pro přesné plánování ověřte záběr přímo na místě.

Provedení kamery ukazuje video výrobce – od objektivu přes kloub pro natáčení těla kamery až po nástěnnou základnu.

Natáčení a noc

Natáčení těla kamery. Rozsah otáčení 0–180° a náklonu 0–55° udává výrobce. Motorický kloub otáčí a naklání válcové pouzdro kamery se vším, co v něm je. Při upevnění na stěnu pokryje půlkruh před kamerou a prostor za zdí nevidí; plný kruh jako u kopulových PTZ kamer tu není. Po výpadku napájení se podle výrobce poloha obnoví. Jako PTZ IP kamera s válcovým pouzdrem míří tam, kde stačí natáčení na jednu stranu od stěny.

Výrobce uvádí nejvyšší rychlost 20 °/s pro otáčení a 10 °/s pro náklon; ovládací rychlost otáčení se volí od 0,5 do 20 °/s. Tělo kamery tak celých 180° projde zhruba za 9 s a náklon o 55° trvá asi 5,5 s (výpočet z údajů výrobce).

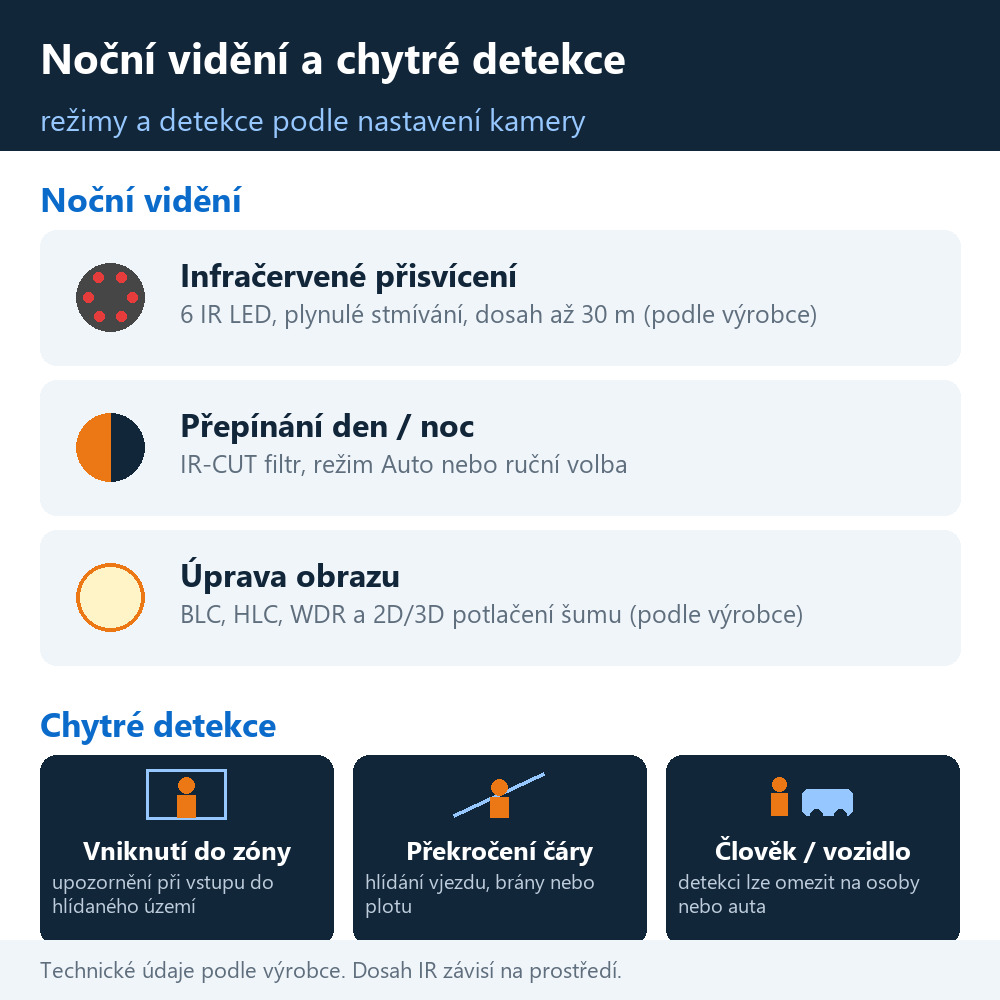

Noc: šest IR LED, 30 m a 0,005 lx. Šestice IR diod přisvěcuje scénu do vzdálenosti 30 m (údaj výrobce, dosah ovlivňuje okolí). Jas IR se mění plynule a přechod mezi denním a nočním režimem obstarává filtr IR-CUT, sám nebo ručně. Citlivost uvádí výrobce 0,005 lx v barvě při světelnosti objektivu F1,6 a 0 lx v černobílém režimu s IR přísvitem; v kontrastních scénách pomáhají WDR, HDR, BLC, HLC, odmlžení a potlačení šumu 2D/3D, expozici hlídá automatická závěrka od 1/25 do 1/100 000 s (podle výrobce). Při zoomu na 13,5 mm může kamera mířit dál, než kam přísvit dosáhne, takže u cíle za hranicí 30 m počítejte s dodatečným světlem.

Napájení, záznam a síť

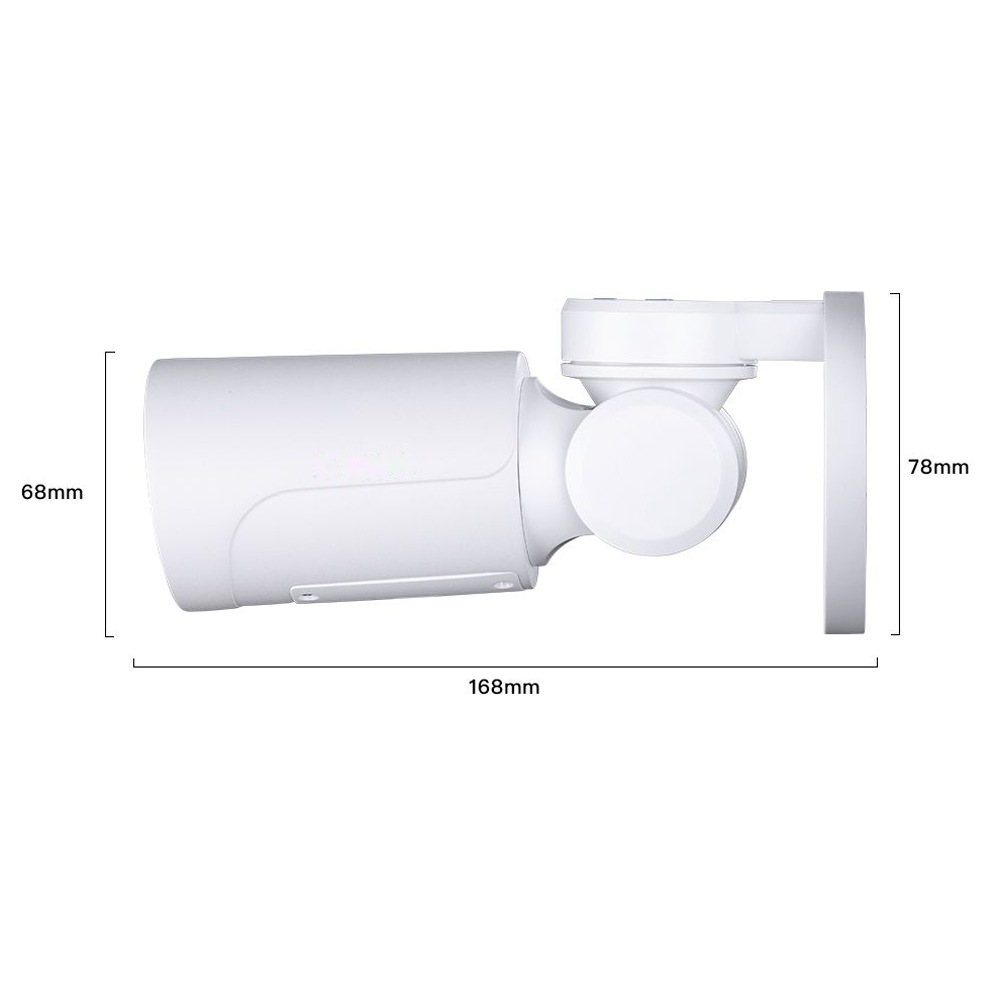

Napájení 12 V DC nebo PoE přes splitter. Kamera vyžaduje napájení 12 V DC (údaj výrobce). Síťový kabel stačí tam, kde před kameru zapojíte splitter z balení: ten zařadí kameru do rozvodů s PoE switchem nebo injektorem. Rozměrový výkres výrobce udává 168 × 68 × 78 mm, bílé kovové pouzdro má krytí IP66 (údaj výrobce), provozní teplota činí podle výrobce −40 až +60 °C a vlhkost smí být 0–95 % bez kondenzace. Upevňuje se na stěnu nástěnnou základnou s otvory.

H.265+, datový tok a místo na záznam. Kodeky H.265+, H.265 i H.264 pracují v režimu CBR nebo VBR a kvalitu volíte v šesti stupních. Tok si nastavíte sami, výrobce udává rozsah 512 kb/s až 6 Mb/s; orientačně platí, že každý Mbit/s dává zhruba 0,45 GB za hodinu. Při 6 Mbit/s je to asi 2,7 GB za hodinu a úložiště 128 GB (např. disk v rekordéru) pojme zhruba 47 hodin, při 4 Mbit/s přibližně 70 hodin. Zapsat lze na SD kartu (podle výrobce), do rekordéru s ONVIF, případně na NFS / NAS (podle výrobce). Vedlejší proud s nižším rozlišením (640 × 360, VGA, D1) uvádí výrobce.

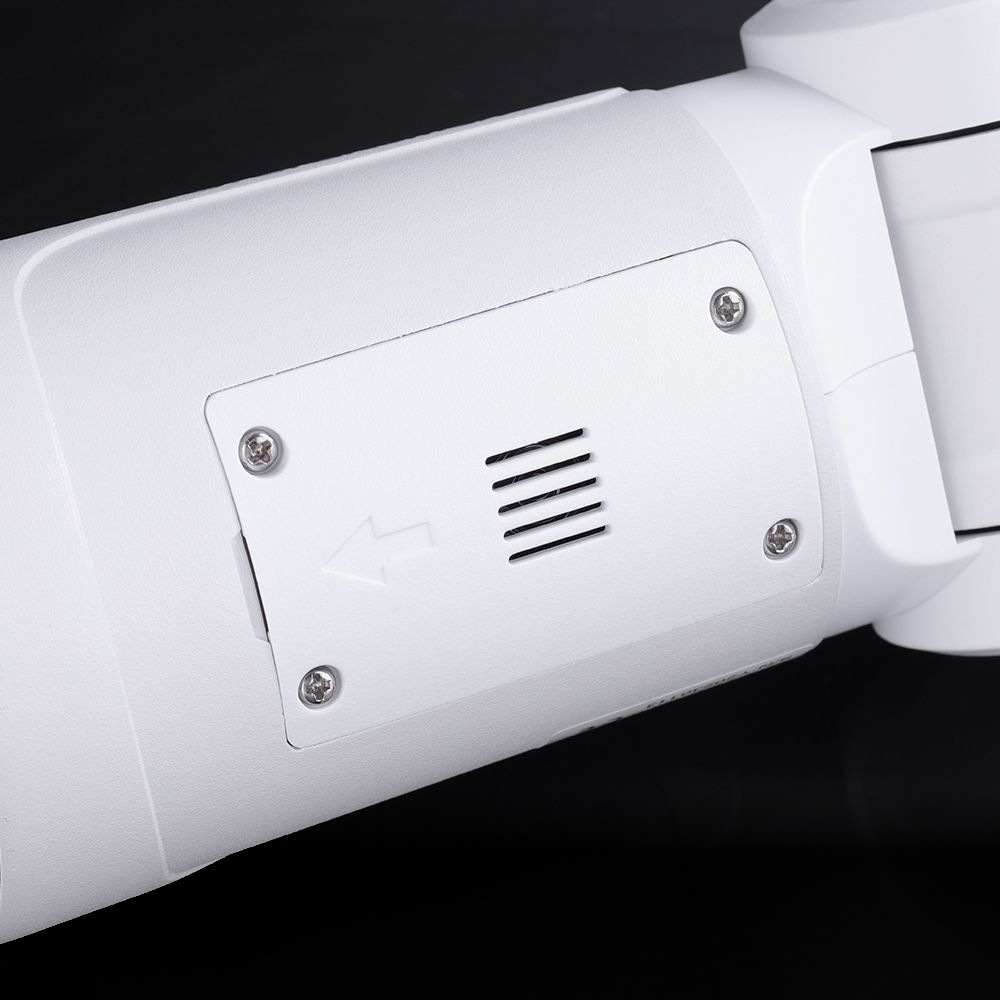

Připojení, detekce a zvuk. Jako IP kamera ONVIF nabízí i proud RTSP (Profile S podle výrobce). Testováno – kompatibilní s rekordéry Milesight, Dahua, Hikvision i ZONEWAY přes ONVIF. Mobil se připojuje přes P2P cloud a aplikaci HiEasy, k dispozici je DDNS. Analytika zvládne vniknutí do zóny, překročení čáry, opuštění místa, počet osob i pohyb a rozliší člověka od vozidla. Alarmový vstup kamera nemá, výstup má jeden. Událost podle výrobce spustí záznam na SD kartu, e-mail (SMTP), odeslání snímku na FTP nebo hlášení alarmovému centru. Obousměrný zvuk obstarává vestavěný mikrofon a reproduktor, přibývá vstup Mic-in / Line-in s kodekem G.711. Rozhraní kamery v prohlížeči češtinu ani slovenštinu nenabízí; kameru ovládáte i v aplikaci HiEasy.

Související zboží

Další kamery pro venkovní kamerové systémy najdete v kategorii venkovní IP kamery, v sekci PoE IP kamery a mezi PTZ kamerami; celý sortiment je v sekci IP kamerové systémy. Z podobných kamer HICO nabízíme H10X50 (válcová PTZ, 10× zoom) a IV10M80 (PTZ, 20× zoom).

Záznam řeší síťové video rekordéry, například ZONEWAY NVR3016 pro 16 kanálů. K napájení po síťovém kabelu patří PoE switch ZONEWAY nebo PoE injektor, k napájení 12 V zdroj 12 V / 4 A; paměť v kameře rozšíří karta microSD 128 GB.

Časté otázky

Je 5× zoom optický, nebo digitální?
Optický: vzniká posunem čoček v motorizovaném objektivu s ohniskem 2,7–13,5 mm. Hodnotu 5× uvádí výrobce; plyne z ohnisek 2,7 a 13,5 mm.

Jaký je úhel záběru kamery?
Přibližně 92° vodorovně při 2,7 mm a přibližně 23° při 13,5 mm (vlastní výpočet ze snímače; údaje výrobce chybí). Ve 20 m od kamery pokryje nejširší záběr zhruba 41 m šířky.

Poradí si kamera se starším rekordérem?
Pokud rekordér 8Mpx nezvládá, snižte hlavní proud na 5, 4 nebo 3 Mpx, případně 1080p; připojení probíhá přes ONVIF.

Potřebuji pro přístup z mobilu veřejnou IP adresu?
Ne, vzdálený přístup řeší P2P cloud v aplikaci HiEasy; po připojení kamera hlásí stav „Internet ready“.

Slyším okolí kamery a můžu přes ni mluvit?
Ano, vestavěný mikrofon i reproduktor podporují obousměrný hovor; potlačení ozvěny udává výrobce.

Jde kameru napájet po síťovém kabelu?
Ano, pomocí PoE splitteru z balení; samotná kamera se jinak napájí 12 V DC.
