IP kamerový set 8x venkovní PTZ kamera 6 Mpx, zoom 5x, PoE switch 8+1, NVR3016 | ZONEWAY 8-X4DM6S-3016

IP kamerový set 8x venkovní PTZ kamera je kompletní sestava pro dohled nad domem, firmou nebo pozemkem: 8x HICO X4D-M6S (mini PTZ, 6 Mpx, zoom 5x, IP66), rekordér ZONEWAY NVR3016, PoE switch 8+1 a router. Kamery napájíte přímo ze switche po síťovém kabelu, pevný disk si zvolíte zvlášť.

8x venkovní kameramini PTZ, 6 Mpx, IP66

Zoom 5xobjektiv 2,8–13,5 mm

Noční vidění2 IR LED do 40 m + 2 bílé LED

PoE switch 8+1napájení kamer po kabelu

NVR 16 kanálůrezerva 8 kanálů

Venkovní kamerový set: kam se hodí

Hledáte IP kamerové sety nebo IP kamery set s napájením po kabelu? Tenhle je hotový kamerový systém PoE: otočné PTZ kamery a rekordér tvoří jeden IP kamerový systém. Řada má čtyři velikosti (2, 4, 6 a 8 kamer), v každé stejný rekordér a kamery, jen jiný počet přípojek.

Kamerový set 8 IP kamer je určen pro rozsáhlý objekt: sklad s více rampami, areál firmy, farmu nebo komplex s více vchody. Rekordér zobrazí všech osm kamer najednou a vyhledá záznam v celém areálu; switch 8+1 je plně obsazen.

Složení setu a co k němu patří

• 8x HICO X4D-M6S – venkovní mini PTZ IP kamera, 6 Mpx, optický zoom 5x, kovová kopule IP66, konzola na zeď v balení;
• 1x ZONEWAY NVR3016 – síťový rekordér pro 16 kamer, H.265+, HDMI 4K, zdroj, SATA kabely, USB myš a šrouby v balení;
• 1x PoE switch 8+1 – 8 PoE portů IEEE 802.3af (až 15,4 W na port) a uplink, adaptér v balení;
• 1x router – propojí switch s rekordérem a internetem.

Do setu nepatří pevný disk (volba 1, 2, 4 nebo 8 TB), síťové kabely ke kamerám a monitor či televize s HDMI; rekordér je z bezpečnostních důvodů při přepravě bez baterie.

Obraz a kódování

Hlavní proud každé kamery je 6 Mpx při 20 snímcích za sekundu, kodek H.265 (k dispozici také H.265+ a H.264) s tokem 512 kb/s až 6 Mb/s; vedlejší proud slouží pro rychlý náhled. Rekordér NVR3016 přijímá až 8 Mpx (4K) na všech 16 kanálech a jeho příchozí tok 128 Mb/s pokryje i 8 kamer při maximálním toku (8 x 6 = 48 Mb/s). Kamera má WDR / HDR, odmlžování, 2D/3D redukci šumu a minimální osvětlení 0,005 lx.

Jak se obraz mění při oddálení zoomu, ukazuje ukázka záběru kamery řady PS9 podle výrobce (video bez zvuku).

Zoom 5x, otáčení a úhly záběru

Zoom 5x znamená změnu ohniskové vzdálenosti z 2,8 na 13,5 mm, přibližování probíhá optikou a obraz neztrácí ostrost. Kamera se otáčí v rozsahu 0–280° a naklání 0–90° rychlostí 15°/s. Úhly záběru (výpočet ze snímače SONY IMX335): vodorovně přibližně 86° při 2,8 mm a 22° při 13,5 mm, svisle 70° a 16°.

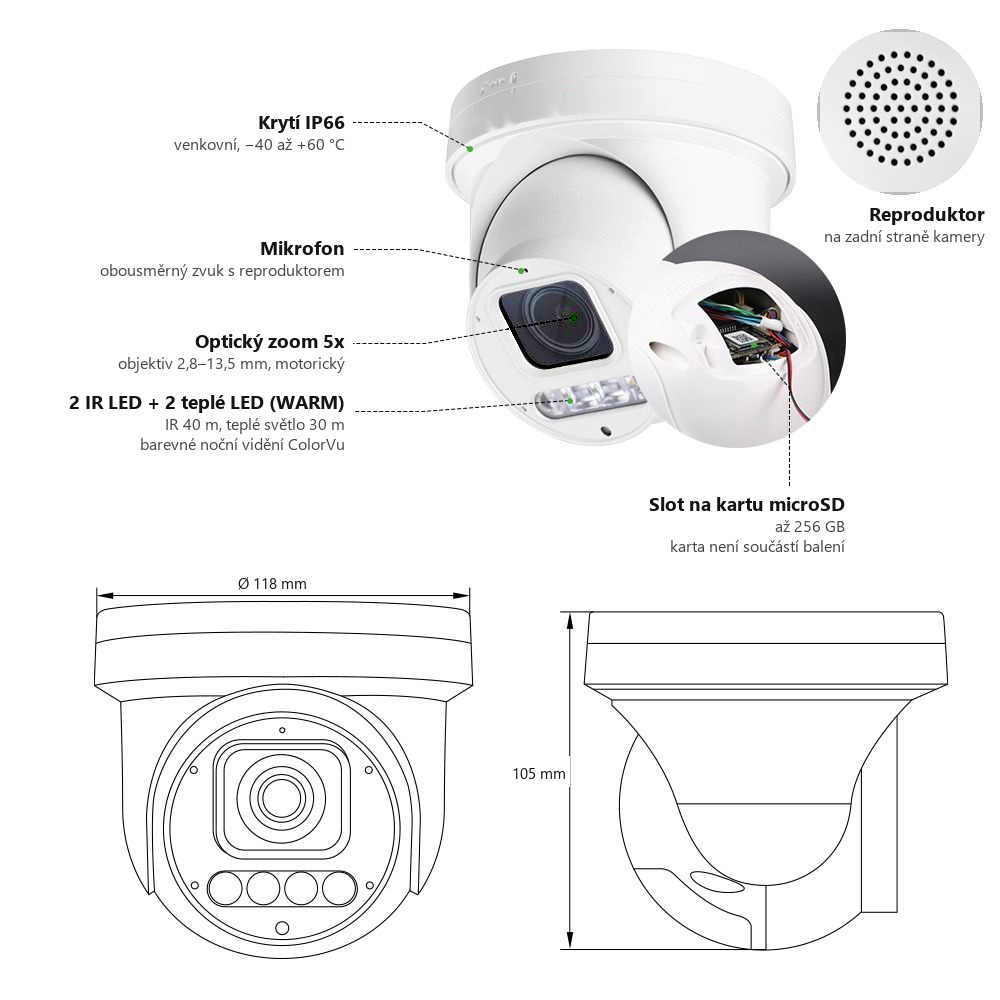

Na obrázku jsou vyznačené funkce každé kamery setu: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).

Co dalšího kamery v setu umí

AI rozpoznání člověka a vozidla: algoritmus v kameře odliší postavu a auto od pohybu listí, světel nebo stínů. Výhoda: e-mail nebo snímek na FTP chodí hlavně tehdy, když jde o člověka nebo vozidlo, planých poplachů je méně.

Hlídání pravidel: elektronický plot, překročení čáry, počítání osob a detekce nepřítomnosti (off-duty). Výhoda: kamera sama ohlásí vstup do zakázané zóny, přejetí čáry u vjezdu nebo opuštěné stanoviště.

Zoom 5x optikou: objektiv 2,8–13,5 mm s automatickým ostřením. Výhoda: přiblížení bez ztráty kvality, na rozdíl od digitálního výřezu.

Rozsah 280° / 90°: otáčení vodorovně až o 280°, náklon 90°, rychlost do 15°/s, poloha se po výpadku napájení obnoví. Výhoda: jedna kamera místo několika pevných, natočíte ji tam, kde se právě něco děje.

Citlivý snímač SONY IMX335: barevný obraz od 0,005 lx, černobíle se zapnutým přisvícením 0 lx. Výhoda: čitelný záběr za soumraku i v noci, jasnější než z běžného mobilu.

Duální přisvícení: 2 IR LED do 40 m a 2 teplé LED (WARM) do 30 m pro barevné noční vidění ColorVu. Výhoda: v noci volíte mezi nenápadným černobílým obrazem a barevným záběrem, ve kterém poznáte barvu auta.

Mikrofon a reproduktor: zvuk jde oběma směry a potlačení ozvěny čistí řeč. Výhoda: slyšíte, co se děje, a můžete na místo promluvit z mobilu.

RTMP stream: obraz z každé kamery setu jde protokolem RTMP rovnou na YouTube, Facebook Live, Twitch nebo na streamovací služby a servery Wowza, Dacast a Ant Media. Výhoda: živý přenos bez rekordéru a bez počítače, který by obraz přeposílal.

Ukládání bez kompromisů: karta microSD až 256 GB v kameře (karta není součástí balení), rekordér, NFS / NAS nebo FTP pro snímky; komprese H.265+. Výhoda: s vloženou kartou nahrává kamera dál, i když vypadne spojení s rekordérem, a úložiště vybíráte podle rozpočtu.

ONVIF a PoE: ONVIF (Profile S), RTSP, HTTP, DHCP, NTP a P2P; napájení PoE nebo 12 V DC, nejvýše 12 W. Výhoda: kameru zapojíte jedním kabelem k rekordérům různých značek s ONVIF, bez samostatného zdroje u kamery.

Venkovní provedení: plně kovová kopule s krytím IP66 a ochranou proti přepětí, −40 až +60 °C, vlhkost do 95 %. Výhoda: kamera vydrží na fasádě v dešti, mlze i v mrazu.

Montáž: 3osý držák na zeď, stíněný kabel, průměr 118 mm, výška 105 mm. Výhoda: rychlá instalace, stínění kabelu omezuje rušení.

Balení každé kamery: kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru. Výhoda: šrouby i držák jsou v krabici, nic dalšího k uchycení nekupujete.

Napájení PoE a obsazení portů

Kamera odebírá nejvýše 12 W a switch dodává až 15,4 W na port. Osm kamer vezme z PoE nejvýše 96 W; rozpočet switche 8+1 je minimálně 110 W, rezerva tedy činí alespoň 14 W a všech osm portů je využito.

Úložiště pro záznam

U osmi kamer při 4 Mbit/s na kameru vystačí 4 TB na ≈ 10 dní, 8 TB na ≈ 21 dní; menší disk než 4 TB nedoporučujeme. Orientační délku záznamu při nepřetržitém nahrávání ukazuje tabulka (1 Mbit/s ≈ 10,8 GB za den, využitelných 90 % disku).

Zapojení kamerového setu

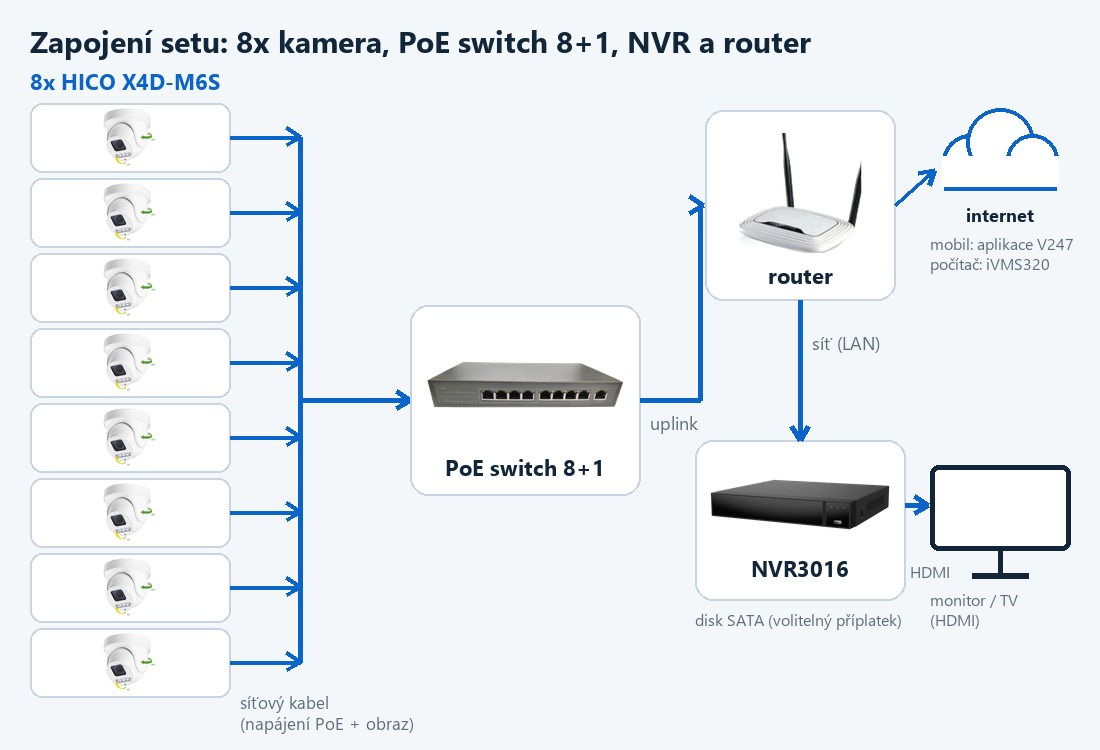

1. Rekordér. V technické místnosti postavte NVR3016, vložte disk SATA, připojte monitor přes HDMI a zapojte napájecí zdroj 12 V.
2. Switch a router. PoE switch 8+1 připojte uplinkem (devátý port) k routeru a stejný router propojte s rekordérem.
3. Kabeláž. Ke každému místu kamery veďte venkovní síťový kabel (Cat 5e a lepší, do 100 m) a zakončete jej v PoE portu switche.
4. Kamery. Na konzolu přišroubujte kameru, připojte kabel a konektor ochraňte před vlhkostí; po zapnutí switche kamery naběhnou samy.
5. Nastavení. Každé kameře určete IP adresu, na přihlašovací stránce zvolte češtinu, výchozí čas UTC+8 přepište na středoevropský a změňte heslo.
6. Záznam. V menu rekordéru kamery přidejte (ONVIF, port 8899), zapněte nahrávání podle plánu a zkontrolujte přehrávání.

Dohled z telefonu a počítače

Rekordér NVR3016 se na dálku připojuje přes P2P (aplikace V247 nebo BitVision, program iVMS320 v počítači, webový prohlížeč) a pro přístup nepotřebujete veřejnou IP adresu.

Doplňky ke kamerovému setu

Switch 8+1 je plně obsazen, další kamery tedy patří na druhý PoE switch zapojený do routeru; rekordér pojme ještě 8 kamer. Další výběr: kamerové sety, venkovní IP kamery a PoE kamery.

Související zboží

Kamera ze setu: HICO X4D-M6S. Rekordér ZONEWAY NVR3016, PoE switch ZONEWAY 8+1, karta microSD 128 GB do kamery a vnitřní i venkovní IP kamery. Natáčivé kamery bez setu: PTZ IP kamery.

Časté dotazy

Co znamená PoE set?
Kamery se napájejí ze switche po síťovém kabelu, takže ke kameře nevedete zvláštní silový přívod.

Je venkovní montáž v pořádku?
Kamera má kovovou kopuli s krytím IP66 a je určena i pro venkovní použití; konektor chraňte před vodou a protáhněte kabel smyčkou dolů.

Lze set později rozšířit?
Ano, přes druhý PoE switch; rekordér počítá s 8 dalšími kamerami.

Odkud kameru natočím a přiblížím?
Z panelu PTZ ve webovém rozhraní kamery, kde nastavíte směr, krok pohybu, zoom, ostření a předvolby. Zda půjde totéž z menu rekordéru, určuje podpora PTZ přes ONVIF v rekordéru i kameře; rekordér každopádně nahrává všechny kamery.

Kolik místa potřebuji na disku?
Záleží na nastaveném toku: orientačně vychází 1 Mbit/s na asi 450 MB za hodinu na kameru (výpočet). U osmi kamer při 4 Mbit/s na kameru vystačí 4 TB na ≈ 10 dní, 8 TB na ≈ 21 dní; menší disk než 4 TB nedoporučujeme.
