Zoom kamera 5x, mini PTZ IP kamera 6 Mpx, venkovní, ONVIF | HICO X4D-M6S

HICO X4D-M6S je zoom kamera pro venkovní dohled: mini PTZ IP kamera s rozlišením 6 Mpx, motorizovaným objektivem 2,8–13,5 mm a 5x optickým zoomem. Celá optika se přibližuje a zaostřuje motorem, kamera se otáčí a naklání a hlásí se přes ONVIF i proud RTSP. Kovové pouzdro má krytí IP66, napájení PoE nebo 12 V DC (max. 12 W).

Šipky na fotografii ukazují rozsah otáčení 280° a náklonu 90°.

Zoom 5xmotorizovaný objektiv 2,8–13,5 mm

Záběr přibližně 86° až 22°vodorovně, výpočet ze snímače

6 Mpx, H.26520 snímků/s v hlavním proudu

Úprava obrazuWDR, BLC, odmlžování, 3D šum

Otáčení a náklonmotorické PTZ s panelem v prohlížeči

ONVIF, RTSPport ONVIF 8899

Detekce člověkapravidla, oznámení e-mailem a FTP

Krytí IP66kovové pouzdro

XMEye Proaplikace pro Android a iPhone

NapájeníPoE nebo 12 V DC (max. 12 W)

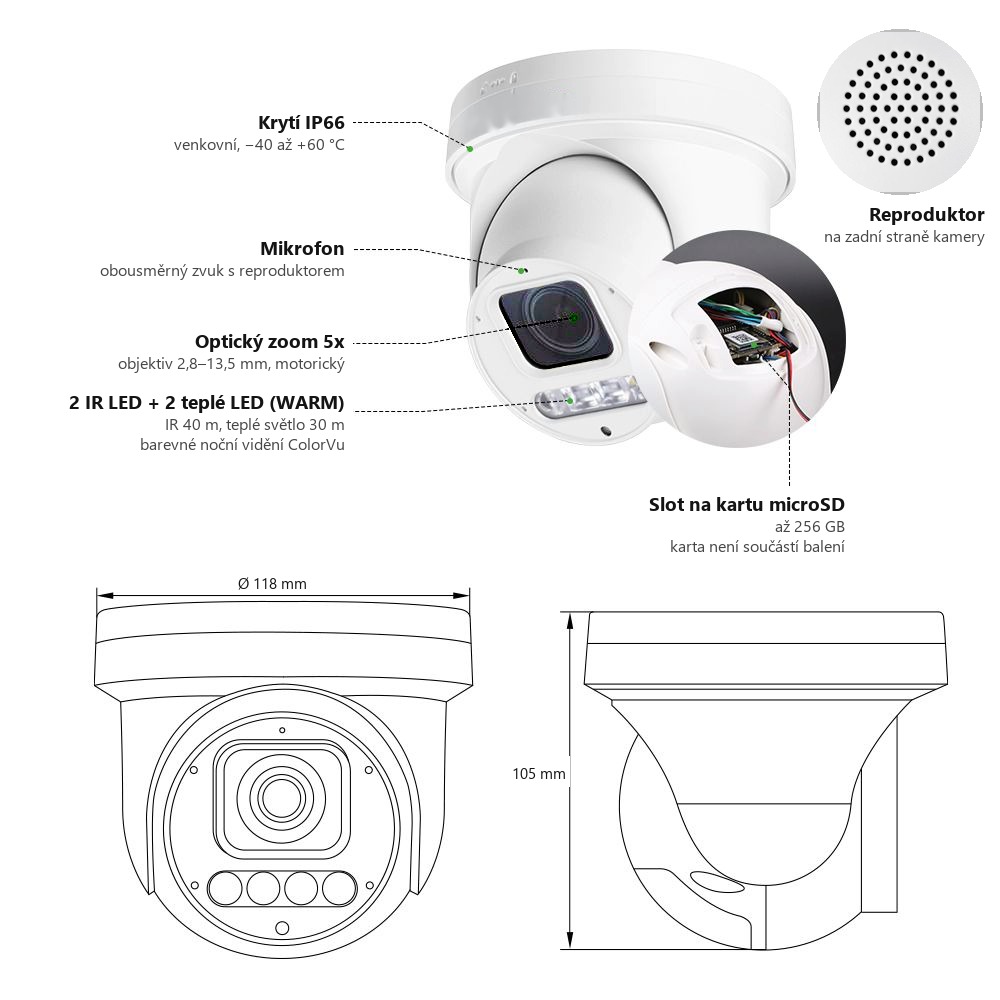

Na obrázku jsou vyznačené funkce kamery: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).

Co dalšího kamera umí

AI rozpoznání člověka a vozidla: algoritmus v kameře odliší postavu a auto od pohybu listí, světel nebo stínů. Výhoda: upozornění push v aplikaci XMEye Pro, e-mail nebo snímek na FTP chodí hlavně tehdy, když jde o člověka nebo vozidlo, planých poplachů je méně.

Hlídání pravidel: elektronický plot, překročení čáry, počítání osob a detekce nepřítomnosti (off-duty). Výhoda: kamera sama ohlásí vstup do zakázané zóny, přejetí čáry u vjezdu nebo opuštěné stanoviště.

Zoom 5x optikou: objektiv 2,8–13,5 mm s automatickým ostřením. Výhoda: přiblížení bez ztráty kvality, na rozdíl od digitálního výřezu.

Rozsah 280° / 90°: otáčení vodorovně až o 280°, náklon 90°, rychlost do 15°/s, poloha se po výpadku napájení obnoví. Výhoda: jedna kamera místo několika pevných, natočíte ji tam, kde se právě něco děje.

Citlivý snímač SONY IMX335: barevný obraz od 0,005 lx, černobíle se zapnutým přisvícením 0 lx. Výhoda: čitelný záběr za soumraku i v noci, jasnější než z běžného mobilu.

Duální přisvícení: 2 IR LED do 40 m a 2 teplé LED (WARM) do 30 m pro barevné noční vidění ColorVu. Výhoda: v noci volíte mezi nenápadným černobílým obrazem a barevným záběrem, ve kterém poznáte barvu auta.

Mikrofon a reproduktor: zvuk jde oběma směry a potlačení ozvěny čistí řeč. Výhoda: slyšíte, co se děje, a můžete na místo promluvit z mobilu.

RTMP stream: obraz z kamery jde protokolem RTMP rovnou na YouTube, Facebook Live, Twitch nebo na streamovací služby a servery Wowza, Dacast a Ant Media. Výhoda: živý přenos bez rekordéru a bez počítače, který by obraz přeposílal.

Ukládání bez kompromisů: karta microSD až 256 GB v kameře (karta není součástí balení), rekordér, NFS / NAS, FTP pro snímky nebo cloud v aplikaci XMEye Pro; komprese H.265+. Výhoda: s vloženou kartou nahrává kamera dál, i když vypadne spojení s rekordérem, a úložiště vybíráte podle rozpočtu.

ONVIF a PoE: ONVIF (Profile S), RTSP, HTTP, DHCP, NTP a P2P; napájení PoE nebo 12 V DC, nejvýše 12 W. Výhoda: kameru zapojíte jedním kabelem k rekordérům různých značek s ONVIF, bez samostatného zdroje u kamery.

Venkovní provedení: plně kovová kopule s krytím IP66 a ochranou proti přepětí, −40 až +60 °C, vlhkost do 95 %. Výhoda: kamera vydrží na fasádě v dešti, mlze i v mrazu.

Montáž: 3osý držák na zeď, stíněný kabel, průměr 118 mm, výška 105 mm. Výhoda: rychlá instalace, stínění kabelu omezuje rušení.

Balení: kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru; krabice 14,7 x 15 x 17 cm, 0,68 kg. Výhoda: šrouby i držák jsou v krabici, nic dalšího k uchycení nekupujete.

Záběr při 2,8 a 13,5 mm

Při volbě kamery se zoomem rozhoduje, kolik scény se vejde do obrazu a jak velký je detail po přiblížení. Výrobce úhly záběru neuvádí, proto jsme je přibližně spočítali ze snímače SONY IMX335 (šířka záběru 5,18 mm). Skutečná optika se může o několik stupňů lišit.

Poměr ohnisek je přibližně 5:1. Na nejširším záběru uvidíte celý dvůr, při přiblížení jen jeho část, ale s větším detailem, protože obraz nevzniká ořezem. Hodnoty slouží k hrubé orientaci při plánování montáže.

Jak se obraz mění při oddálení zoomu, ukazuje ukázka záběru kamery řady PS9 podle výrobce (video bez zvuku).

Obraz a kódování

Hlavní proud nabízí 6 Mpx při 20 snímcích za sekundu, kodek H.265; vedlejší proud HD1 při 20 snímcích za sekundu slouží pro mobil a náhled. Režim den / noc se nastavuje v menu kamery, filtr IR-CUT se mění synchronně. Do obrazu zasahují funkce WDR / HDR, BLC, HLC, odmlžování, 2D/3D redukce šumu, soukromé zóny, zrcadlení a převrácení a ochrana proti blikání; minimální osvětlení je 0,005 lx v barevném režimu. Za šera přisvěcují 2 IR LED a 2 bílé LED, IR až do 40 m.

PTZ a ovládání v síti

Webové rozhraní kamery má panel PTZ: směry a krok pohybu, zoom, ostření, clonu, předvolbu polohy a prohlídku. Protokol PELCO-D s adresou 1 se nastavuje v menu. Do rekordéru nebo videosoftware se kamera připojí přes ONVIF (port 8899) nebo proud RTSP; příslušné služby nastavíte v menu síťových služeb. Pro vzdálený přístup slouží aplikace XMEye Pro a P2P: do aplikace přidáte kameru přes QR kód z menu.

Mikrofon a reproduktor umožní poslech i hlasovou výzvu a AI detekce člověka a vozidel se řídí pravidly nastavenými v menu; oznámení odejde e-mailem, push zprávou, na FTP nebo zvukem. Nahrávat lze na kartu SD až 256 GB nebo do rekordéru.

AI detekce a noční vidění

Kamera rozlišuje člověka a vozidlo, takže zbytečná upozornění lze omezit pravidly v menu. Noční vidění zajišťují 2 IR LED s dosahem až 40 m a 2 bílé LED pro barevný obraz; minimální osvětlení v barevném režimu je 0,005 lx a v černobílém režimu se zapnutým přisvícením 0 lx. Barevný noční obraz je vhodný tam, kde je potřeba rozeznat barvu oblečení nebo vozidla.

Kolik detailu při jaké vzdálenosti

Pro plánování montáže se hodí hustota pixelů na metr scény. Orientační výpočet vychází z 2 592 vodorovných bodů snímače SONY IMX335 (podle počtu bodů snímače, ne podle záznamu 6M) a ze šířky scény spočtené výše; nezohledňuje zkreslení objektivu, světelné podmínky ani kompresi.

Podle běžně citovaných hodnot z normy pro CCTV (EN 62676-4) se za orientační prahy považuje asi 62 px/m pro pozorování, 125 px/m pro rozpoznání a 250 px/m pro identifikaci osoby. Zoom 5x tak umožní zůstat nad těmito prahy i na vzdálenostech, kde by široký záběr už jen ukázal, že se na scéně něco děje. Skutečné rozpoznání ale závisí na světle a pohybu.

Kodek a datový tok

H.265 šetří úložiště proti staršímu H.264, ale vyžaduje rekordér nebo software, který ho přehraje. Při 20 snímcích za sekundu u 6 Mpx volte tok podle scény: klidný dvůr si vystačí s nižším tokem, rušný vjezd potřebuje víc. Orientačně vychází 1 Mbit/s na asi 10,8 GB za den (výpočet). Sledujte čistotu obrazu v noci, kdy kamera přidává šum a tok roste.

Doplňky ke kameře

Kameru zapojíte přes PoE IP kamery a příslušenství, například PoE switch ZONEWAY nebo zdroj 12 V / 4 A. Záznam z více kamer spravuje síťový rekordér (ZONEWAY NVR3016), do kamery se hodí karta microSD 128 GB. Další výběr: venkovní IP kamery, PTZ kamery, mini PTZ HICO PTZ4XC50 a ZONEWAY PTZ4XC50+ nebo válcová HICO X5I-M8S.

Časté otázky

Jak vysoké je opravdové přiblížení?
Objektiv 2,8–13,5 mm odpovídá zoomu 5x; podle výpočtu se šířka scény ve vzdálenosti 10 m zmenší z asi 18 m na asi 4 m.

Je rozhraní kamery česky?
Menu zařízení je z výroby v čínštině; jazyk webového rozhraní zvolíte na přihlašovací stránce, kde je k dispozici čeština. Časové pásmo je z výroby UTC+8, nastavte středoevropský čas.

Kolik snímků za sekundu dává 6 Mpx?
Hlavní proud 6M pracuje při 20 snímcích za sekundu; nižší rozlišení lze zvolit v nastavení kódování.

Lze ji připojit k rekordéru?
Ano, kamera podporuje ONVIF, takže ji přijmou rekordéry s ONVIF, například ZONEWAY, Hikvision nebo Dahua; nastavení ONVIF je v menu síťových služeb.

Obsah zpracoval Ing. Václav Turek, technik.
