PTZ IP kamera 8Mpx otočná, 33× zoom a stěrač, 4K | HICO 33D-M8S

PTZ IP kamera 8Mpx s optickým zoomem 33×

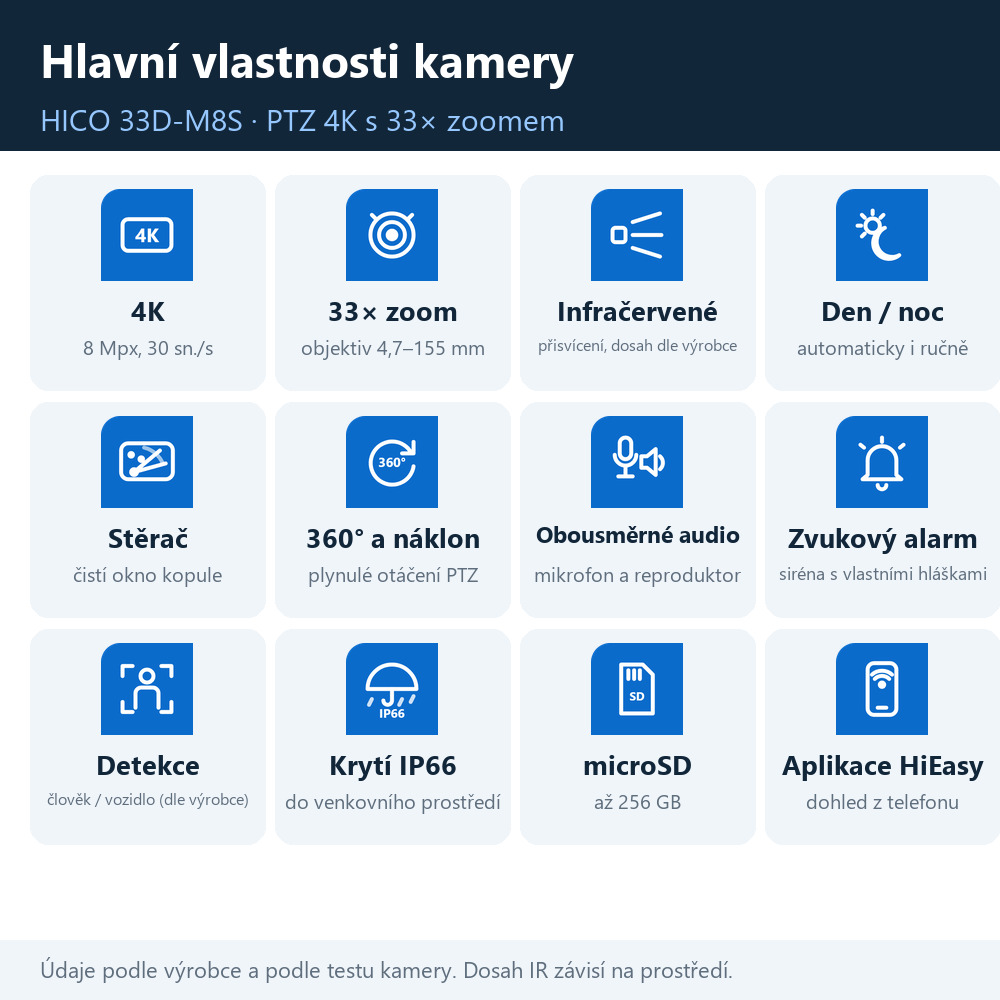

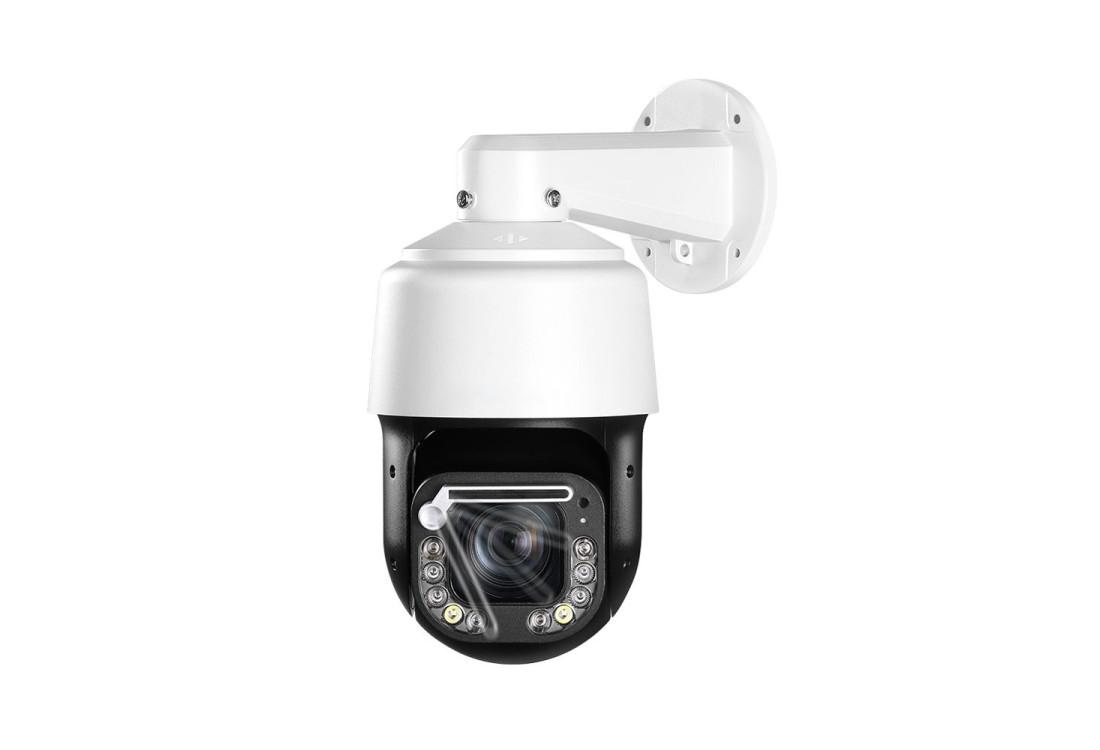

HICO 33D-M8S spojuje čip SONY IMX415 s rozlišením 8 Mpx a motorizovaný objektiv 4,7–155 mm s 33× optickým zoomem. Výsledkem je otočná PTZ IP kamera se zoomem do venkovních kamerových systémů, která z jednoho místa ukáže širokou scénu i vzdálený detail. Otáčí se, naklání a přibližuje po síti, ukládá 256 pozic, má vestavěný stěrač a kromě IR přísvitu i bílé světlo; napájí se zdrojem 12 V DC. Níže jsou čísla, podle kterých se IP kamera se zoomem opravdu vybírá.

Obraz, zoom a noční vidění

Co přinese rozlišení 8 Mpx a zoom

Kamera 8Mpx snímá 3840 × 2160 px (4K UHD), tedy čtyřikrát tolik bodů co Full HD. Po přiblížení tak zůstává v záběru víc detailu, než kolik by dal 4Mpx model se stejným objektivem. Podle výrobce se úhel záběru mění z 60,5° na nejširším místě (4,7 mm) na 2,3° při maximálním přiblížení (155 mm). Celkový zoom navíc dosahuje až 225×; hodnota nad 33× je ale digitální a obraz se jí zvětšuje bez nových detailů. Podle výrobce má objektiv světelnost F1,6 a autofokus; obraz doplňují BLC, HLC a 3D redukce šumu. Hlavní proud lze snížit na 6, 5, 4 nebo 3 Mpx či 1080p, takže kamera vyhoví i rekordéru, který 8Mpx neumí, a druhý proud s menším rozlišením slouží k náhledu v mobilu.

Pozor na fyziku: u dlouhého objektivu je minimální zaostřovací vzdálenost větší než u širokého. Na plné přiblížení se zblízka ostrost nenastaví, proto zoom hodnoťte na cíli, který je daleko.

Záběr areálu při plynulém najíždění zoomu až na plných 33×: tak vypadá přiblížení z přehledu na detail.

Rozsah pohybu a úhly záběru

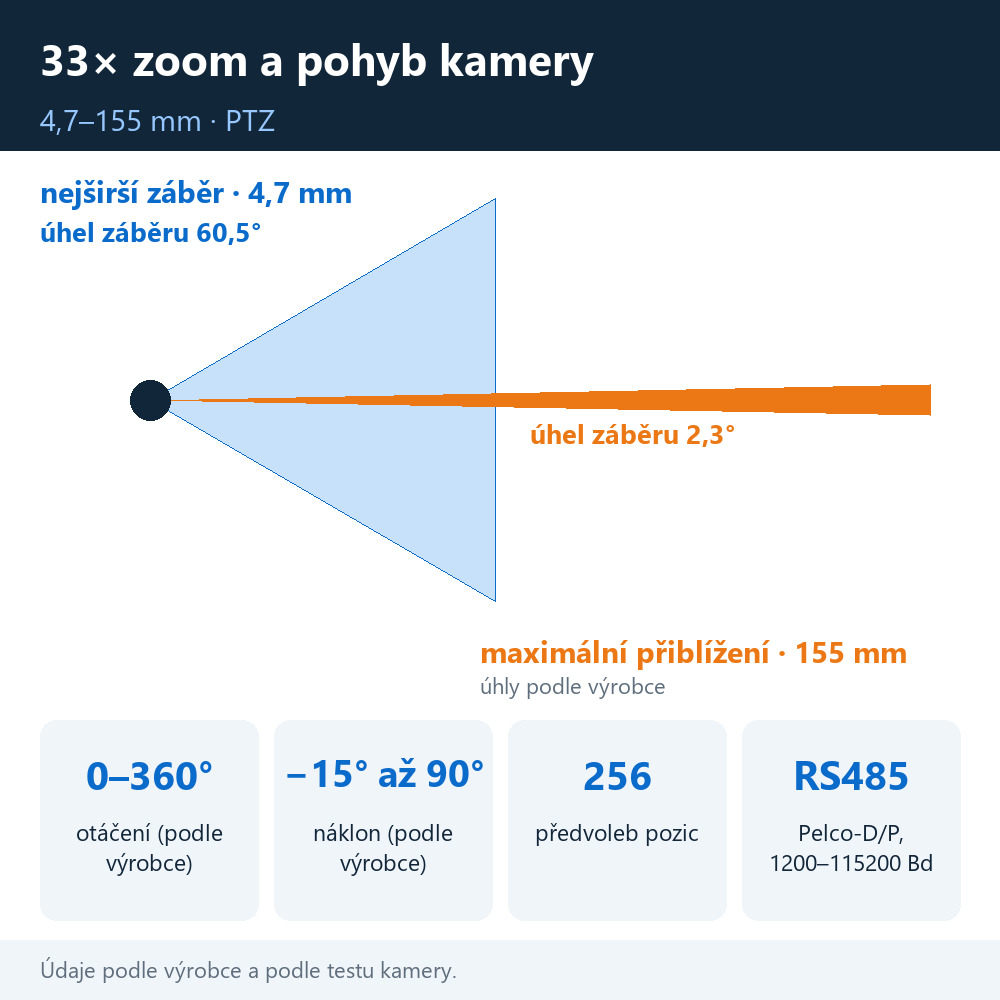

Hlava kamery pokrývá otáčení 0–360° a náklon od −15° do 90° podle výrobce. Zoom se v jednom plynulém rozsahu překlápí mezi dvěma krajními polohami: 60,5° při ohnisku 4,7 mm (široký přehled) a 2,3° při 155 mm (maximální přiblížení), obojí podle údajů výrobce. Optický rozsah doplňuje digitální zoom až do celkových 225×.

H.265, datový tok a místo na záznam

Obraz zpracují kodeky H.265, H.265+ a H.264 v režimu CBR nebo VBR, přičemž kvalitu nastavíte v šesti stupních. Výrobce udává rozsah datového toku od 512 kbit/s do 12 Mbit/s při 10–30 snímcích za sekundu. Orientační výpočet: při toku 8 Mbit/s vzniká zhruba 1 MB dat za sekundu, tedy asi 3,6 GB za hodinu, a karta 128 GB by tak vydržela přibližně 35 hodin souvislého záznamu a karta 256 GB, kterou výrobce jako maximum uvádí, zhruba 70 hodin. Skutečná hodnota se mění s pohybem v záběru a s volbou kodeku. Zapisovat lze na kartu microSD v kameře, na ONVIF rekordér nebo na server FTP.

Noc: tři režimy přísvitu

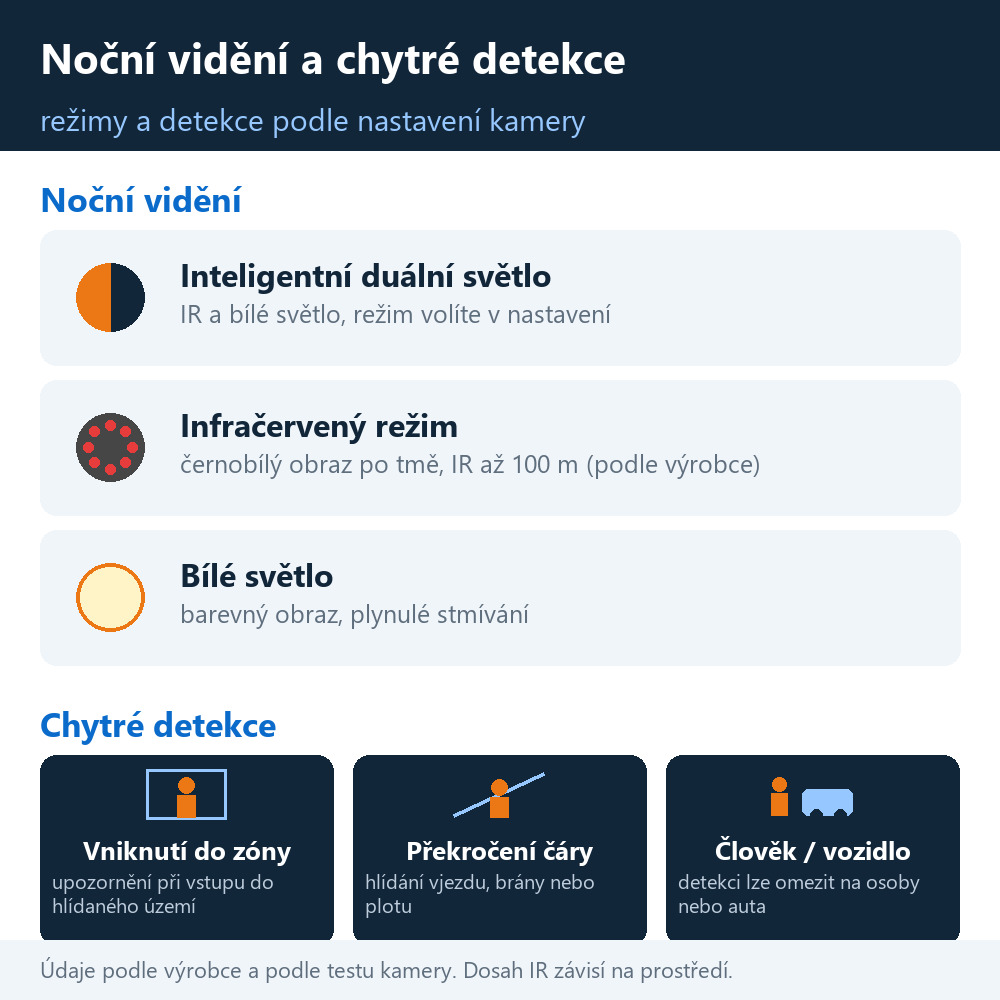

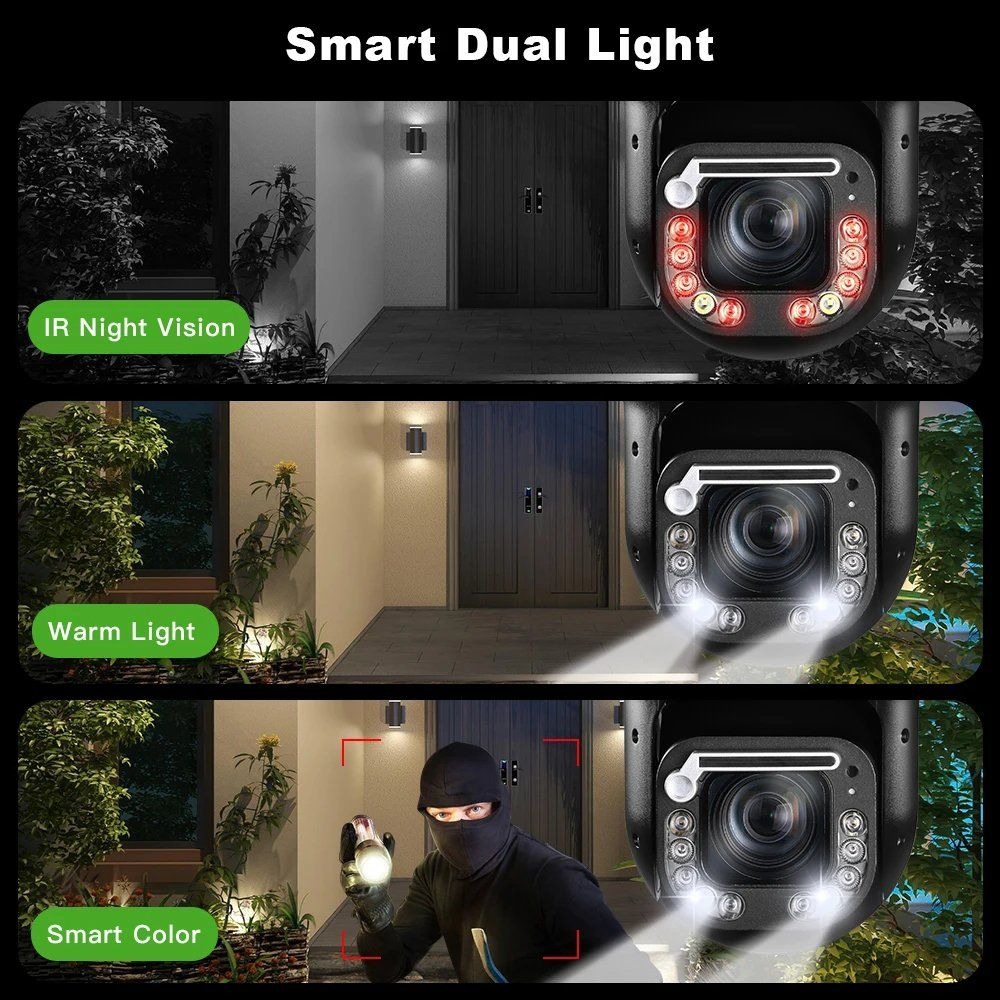

Kamera má osm IR LED a dvě teplé bílé a nabízí inteligentní duální světlo, čistě IR a čistě bílé světlo; jas IR i bílého světla se stmívá plynule. Dosah černobílého IR obrazu udává výrobce do 100 m, skutečný dosah ovlivňuje okolí. Filtr IR-CUT přepíná denní a noční režim a k doladění obrazu slouží odmlžení, digitální WDR (slabé, střední, silné) a expozice od 1/3 s do 1/100 000 s.

Ovládání, funkce a použití

Ovládání pohybu, napájení a chytré funkce

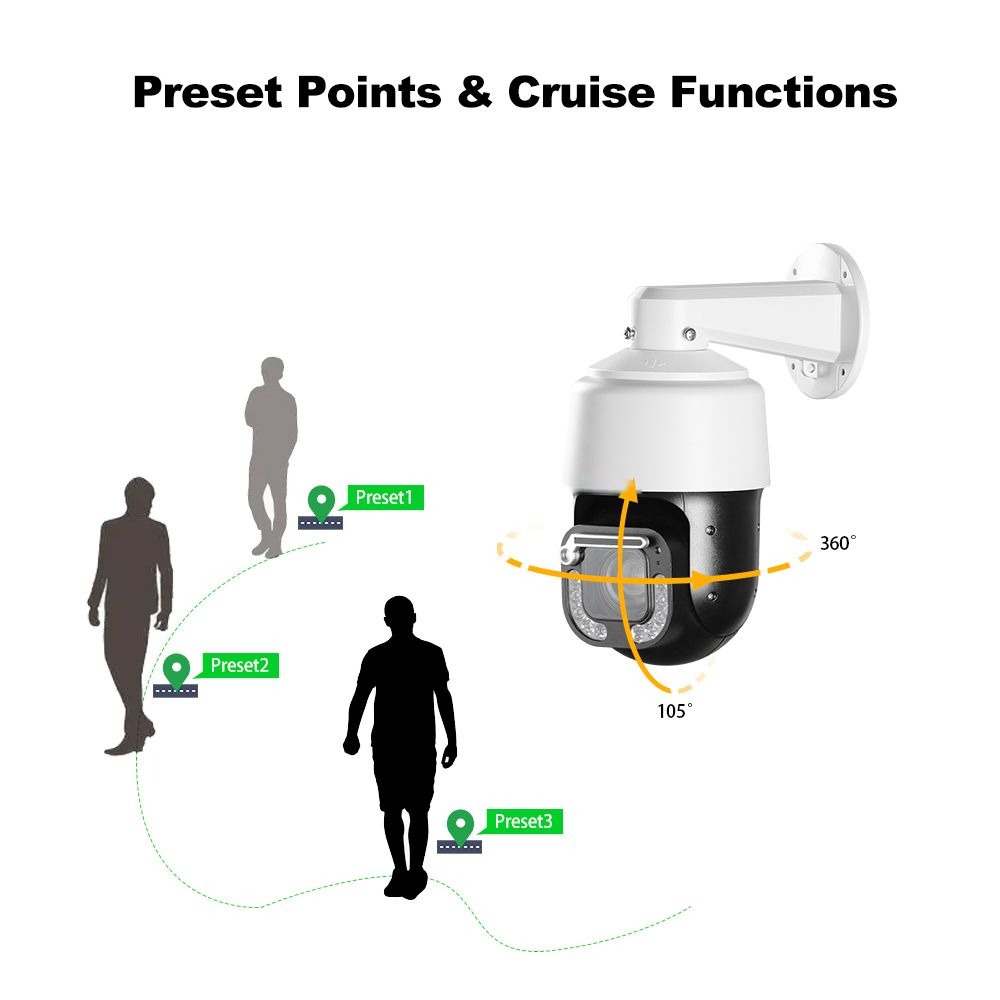

Otáčet lze o plných 360° a naklánět od −15° do 90° (údaj výrobce). Pohyb je plynulý a rychlý. Kamera umí automatické otáčení vlevo a vpravo, ukládá 256 předvoleb a ovládá se přes RS485 (Pelco-D, Pelco-P), ONVIF, webový přehrávač nebo aplikaci HiEasy. Napájení je 12 V DC s příkonem 25 W, PoE kamera nemá, takže u každé kamery počítejte s vlastním napájecím bodem. Chytrá analýza zvládne narušení zóny, přechod čáry, opuštění místa i počítání osob a rozliší člověka od vozidla.

Funkce v přehledu

K čemu se 8Mpx PTZ hodí v projektu

Rozlišení 8 Mpx dává prostor pro digitální výřez i po přiblížení, takže záznam přes rekordér s 8Mpx vstupem zůstává použitelný i u vzdálených cílů. Tam, kde stačí pevný pohled, platí jiné řešení; u PTZ IP kamery se zoomem 33× je smysl v tom, že jediný objektiv ukáže přehled i detail a předvolby uloží polohy, ke kterým se vracíte. Z rekordéru se kamera ovládá přes ONVIF, z klávesnice po RS485.

Speciální čísla předvoleb: zkratky pro stěrač, hlídku a sken

U PTZ kamer se předvolba obvykle chápe jako uložená poloha. HICO 33D-M8S k tomu přidává sadu čísel, která fungují jako příkazy, a je dobré je znát ještě před koupí, protože šetří práci s nastavováním. Značení je dvojí: u Call se předvolba vyvolá, u Set uloží. Příkaz lze poslat z webu kamery, rekordéru NVR nebo PTZ klávesnice (podle podpory předvoleb). Zdrojem je tištěný návod výrobce v balení.

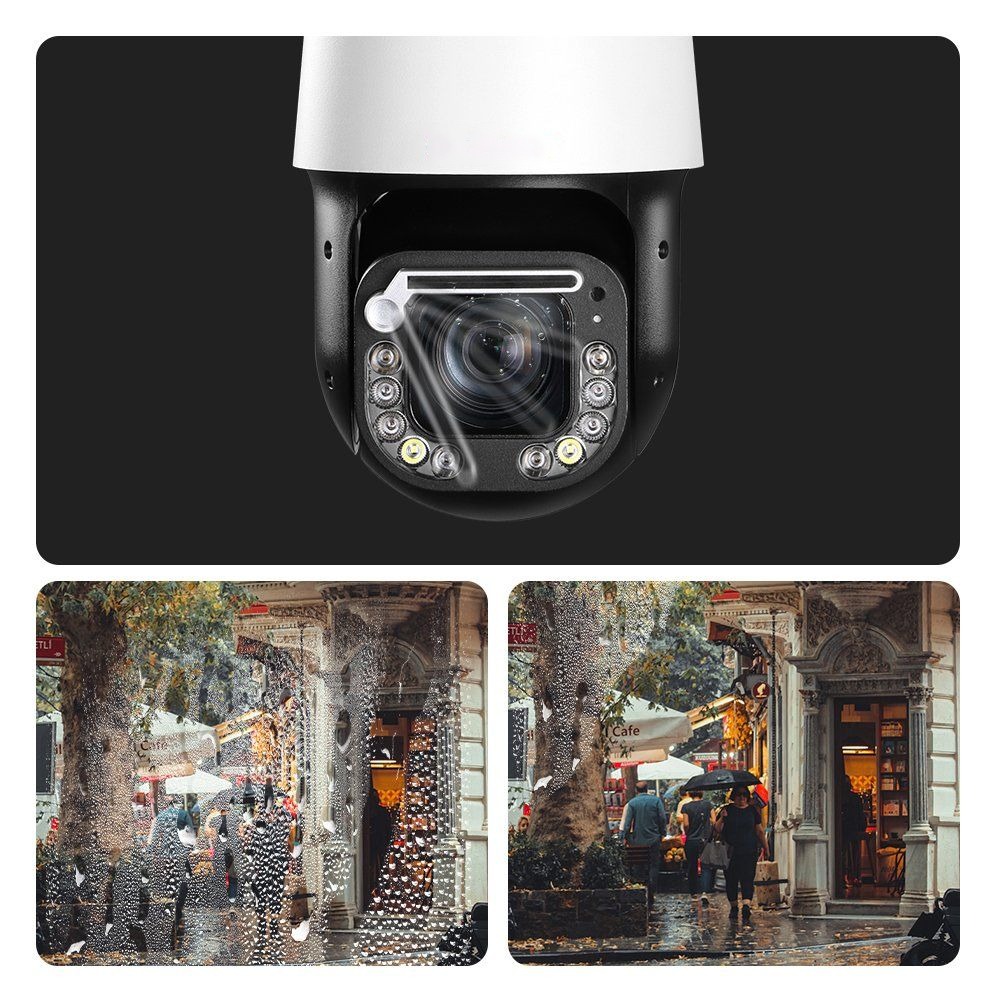

Co z tabulky využijete nejčastěji: Call 71 pustí stěrač (sám se po třech setřeních zastaví) a dá se tak čistit okno objektivu z rekordéru bez výjezdu. Call 101 prochází předvolby 1 až 32 jako trasu 1, přičemž čas zastavení se mění přes Set 123 a Set N, tedy v rozmezí 3 až 200 s při výchozích 5 s.

Skenování se skládá ze tří kroků: levou hranici uložíte příkazem Set 81, pravou příkazem Set 82 a pohyb zahájíte příkazem Call 83. Rychlost nastaví dvojice Set 141 a Set N, hodnoty 1 až 10 (5 z výroby). Návrat po sledování určuje Set 88, zapnutí a vypnutí sledování osob Call 97 a Set 96. Sledování podle návodu vyžaduje podporu detekce postavy a výstup souřadnic; v nabídce kamery je Intelligent tracking.

Call 100 smaže všechny předvolby včetně hlídky. Z výroby kamera získá adresu z DHCP a přihlašuje se uživatelem admin s prázdným heslem, které po prvním přihlášení změňte.

Specifikace, další kamery a časté otázky

Technická specifikace HICO 33D-M8S

Všechny hodnoty z textu shrnuje tabulka v záložce Technické informace: 8Mpx, H.265, optika, RS485, alarm a napájení 12 V.

Příslušenství a další IP kamery

Podobné modely pro venkovní kamerové systémy najdete mezi venkovními IP kamerami; celá nabídka je v sekci IP kamerové systémy. Menším bratrem s 20× zoomem je HICO IV10M80.

K sestavě se hodí NVR3016 mezi síťovými video rekordéry a pevný disk 2 TB, napájecí zdroj 12 V / 5 A, karta microSD 128 GB a pro ruční ovládání 3D ovladač SDK95. Odpovědi na další dotazy jsou v častých dotazech.

Časté otázky k PTZ IP kameře se zoomem

Je 33× zoom optický, nebo digitální?

Optický, tedy dosažený posunem čoček v objektivu 4,7–155 mm; hodnota 33× vychází z faktury a z údajů výrobce. Celkový zoom až 225× zahrnuje i digitální část.

Jaké rozlišení zvolit pro rekordér s 5Mpx vstupem?

Hlavní proud lze snížit na 5 Mpx (nebo 4 či 3 Mpx, případně 1080p), takže kameru lze přizpůsobit starším rekordérům.

Stačí kamera bez rekordéru?

Ano, záznam může jít na kartu microSD ve slotu kamery. Rekordér se hodí tam, kde chcete delší historii a víc kamer v jednom místě; kamera je vyzkoušená s rekordéry Hikvision, Dahua, Milesight i ZONEWAY (přes ONVIF) a pro rekordér jiné značky rádi ověříme u konkrétního modelu ovládání PTZ (ONVIF nebo RS485 Pelco).

Jak připojím kameru do mobilu?

Přes aplikaci HiEasy a cloud P2P; veřejná IP adresa není potřeba. Po připojení k cloudu kamera zobrazuje stav „Internet ready“.
